EAN: 4260608585279
ST-12M-DALI2 (350…700mA 12W)
Description

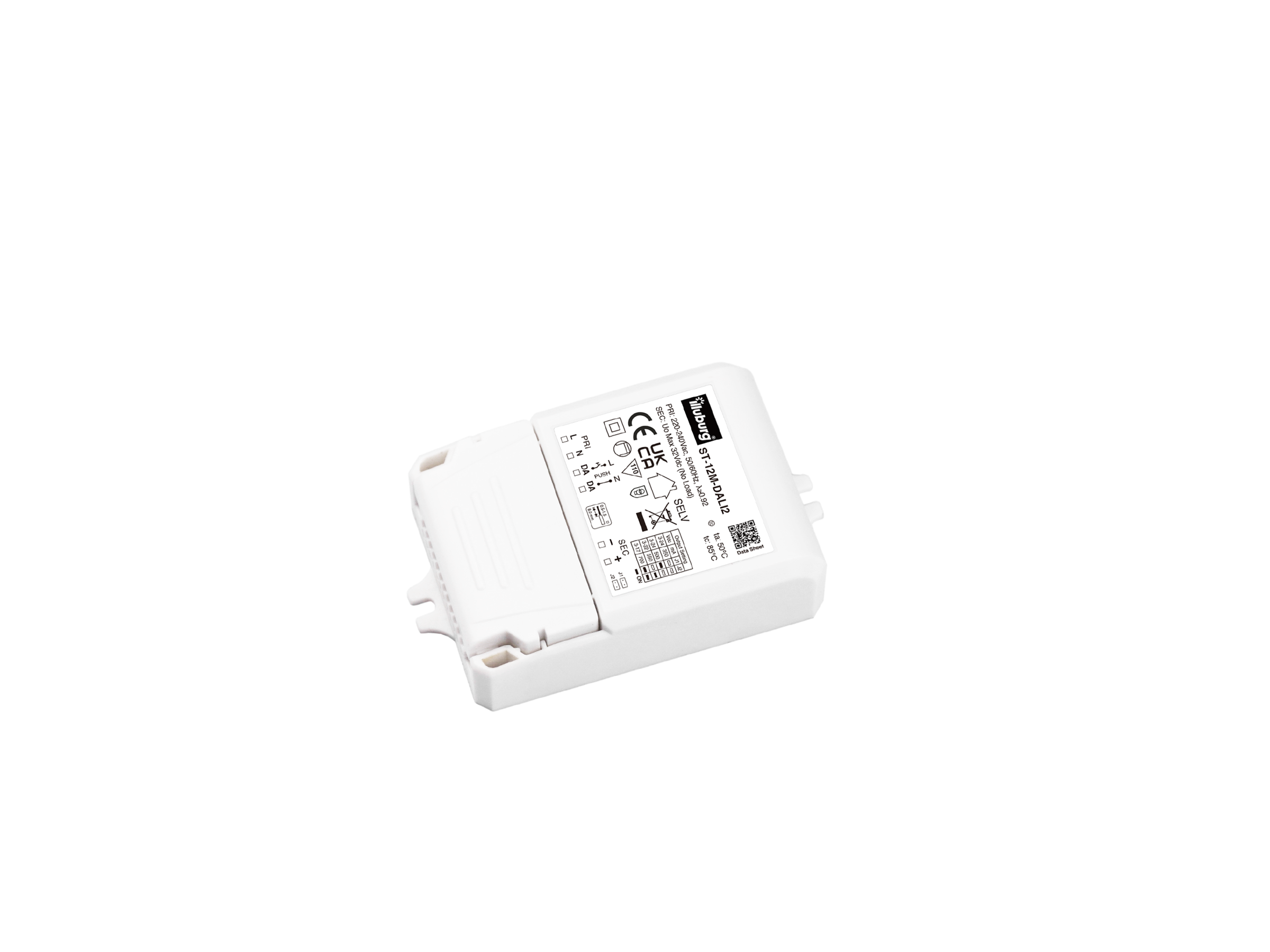

ST-12M-DALI2
LED power supply with adjustable output current
12 W max., IP20, independent installation
Dimmable with DALI2, PUSH (pri.)
Flickerfree according to IEEE 1789
Electrical Data
| Input Voltage (nominal) | 220…240 Vac |
| Input Voltage Range | 198…264 Vac |
| Input Voltage Range (DC) | 200…240 Vdc |
| Mains Frequency | 50/60 Hz |
| Power Factor (λ) | ≥ 0.92 Full Load, 230Vac |
| Input Current | 0.08 A max. |
| Inrush Current | < 15 A |
| No-load Loss | ≤ 0.5 W |
| Output Current | 350 mA, 3-24 Vdc, 1.05-8.4 W 500 mA, 3-24 Vdc, 1.5-12 W 550 mA, 3-22 Vdc, 1.65-12.1 W 700 mA, 3-17 Vdc, 2.1-11.9 W |
| Efficiency | 83 % |
| Life Time | 5 years Full Load, 230 Vac |
| Dimming | DALI-2 (0-100 %), Primary PUSH (2-100 %) |
Operating Condition
| Operating temperature range (ta) | -25…+50 °C |
| Max. Surface Temperature (tc) | 85 °C |
| Protection Class | II |
| Type of Protection | IP20 |
Protection
| Short Circuit Protection | Yes * |
| Overvoltage Protection | Yes * |
| Overheating Protection | Yes * |
(*) The output shuts off and will be resumed, after problem is removed and led driver is restarted.
Standards & Certificates
| Standards | EN 61347-1, EN 61347-2-13 EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Dali Standard (DT-6) | IEC 62386-102, IEC 62386-207 |
| Approval Marks | CE, UKCA |
Installation
| Type of Installation | Independent installation |
| Type of Connection | Spring-loaded terminal |
| Cable Cross-Section, input side | 0.5…1.5 mm² |
| Cable Cross-Section, output side | 0.5…1.5 mm² |
| Cable Preparation Length, input side | 6…8 mm |
| Cable Preparation Length, output side | 6…8 mm |
Dimension
Connection
LED-Netzteil LS-12M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI2, dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 350 mA / 500 mA / 550 mA / 700 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 350 mA 1,05 – 8,4 W / 500 mA 1,5 – 12 W / 550 mA 1,65 – 12,1 W / 700 mA 2,1 – 11,9 W.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI-2, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz vorhanden. Lebensdauer > 40.000 Stunden.
Montage: Schutzart IP20, Abmessung 88 x 52 x 25 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
