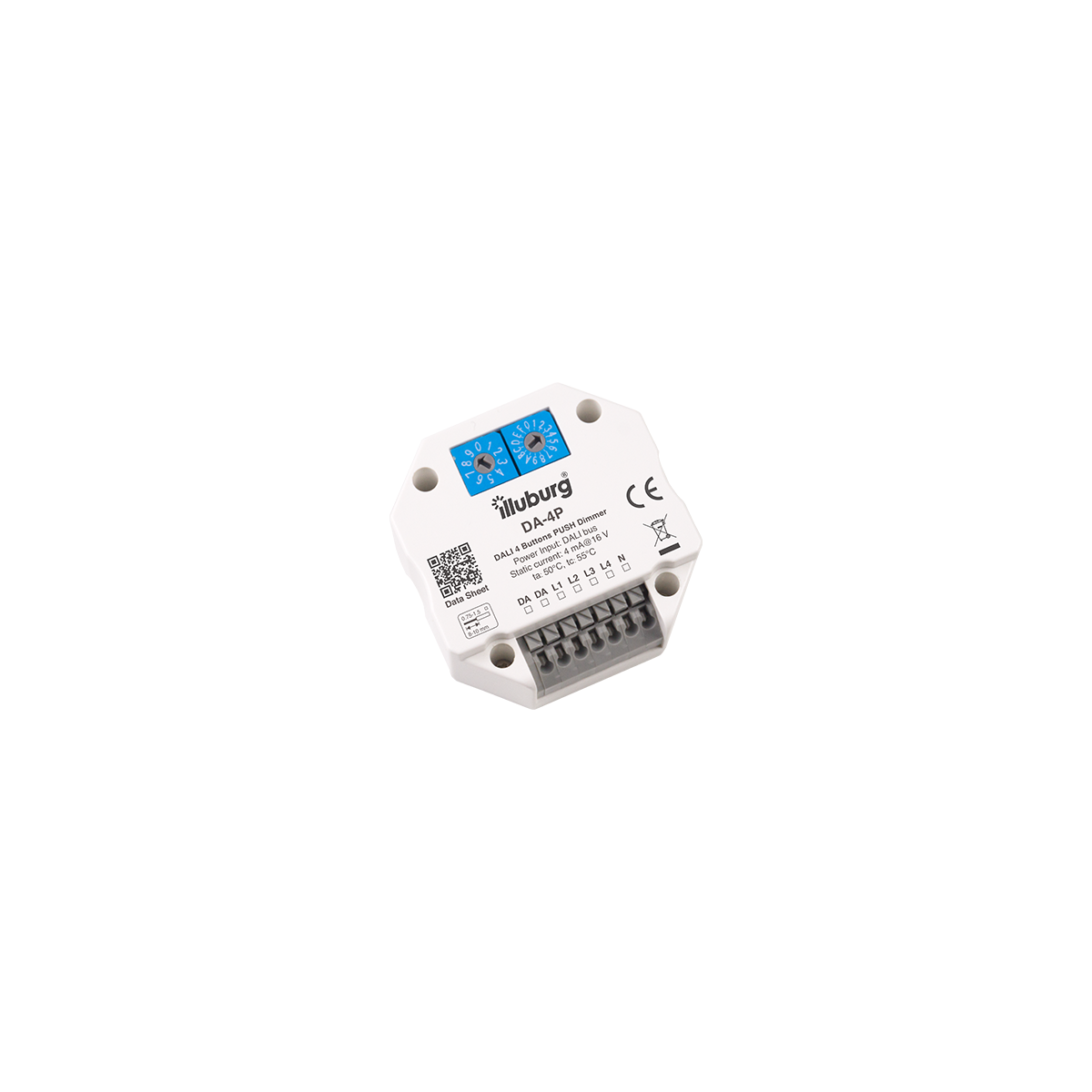

PUSH Dimmer DALI Master 4 Kanäle Dimmschalter Dimmaktor Controller
DA-4P
PUSH Dimmer, DALI Master, 4 Kanäle
IP20, Einbau-Installation
Elektrische Daten
| Eingangssignal | PUSH |
| Ausgangssignal | DALI |
| Stromquelle | DALI Bus |
| Statischer Strom | 4 mA@16 V |
| Lebensdauer | 5 Jahre |
Betriebsbedingung
PUSH Dimmer DALI Master 4 Kanäle Dimmschalter Dimmaktor Controller
| Umgebungstemperatur (ta) | -20…+50 °C |
| Max. Oberflächentemperatur (tc) | 55 °C |
| Schutzart | IP20 |
Normen & Zertifikate
| Normen | EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 EN 61347-1, EN 61347-2 |
| DALI Normen | IEC 62386 |
| Kennzeichen | CE |
Verkabelung
PUSH Dimmer DALI Master 4 Kanäle Dimmschalter Dimmaktor Controller
| Art des Anschlusses | Federzugklemme |
| Leitungsquerschnitt | 0,75…1,5 mm² |
| Abisolierlänge | 8…10 mm |
Abmessung
Einstellungen
Jeder PUSH-Schalter steuert eine separate DALI-Adresse. Die DALI-Adressen können zugewiesen werden an:
– einzelne LEDs (Unicast-Modus)
– Gruppen von LEDs (Gruppenmodus)
– voreingestellte Szenen (Szenenmodus)
– alle LEDs (Broadcast-Modus)
Anschlussplan
illuburg PUSH Dimmer DALI Master 4 Kanäle entsprechen jeweils 1 Taster und 1 DALI-Adresse Dimmschalter Dimmaktor Controller
DIMMER DA-4P: reguliert als DALI-Master 1 bis 4 DALI-Adressen mit jeweils einem Taster (PUSH), Einbau-Installation.
DALI-ADRESSE: die DALI-Adressen können einzelnen LEDs (Unicast), Gruppen oder Szenen zugewiesen, Einstellung durch Drehschalter.
KONFIGURATION: die einzelnen LEDs, Gruppen und Szenen sollen analog zum Drehschalter als aufeinanderfolgende Zahlen (mithilfe einer Konfigurationssoftware) adressiert werden.
DIMMBARKEIT: die einzelnen LEDs und die Gruppen können via Taster gedimmt oder ein- und ausgeschaltet werden. Die voreingestellten Szenen (LEDs, Helligkeit) können via Taster eingestellt werden.
MONTAGE: Unterputzmontage, Schutzart IP20, Abmessungen 52 x 52 x 27 mm (L x B x H), Umgebungstemperatur (ta) -20 – +50 °C, max. Oberflächentemperatur (tc) 55 °C.
