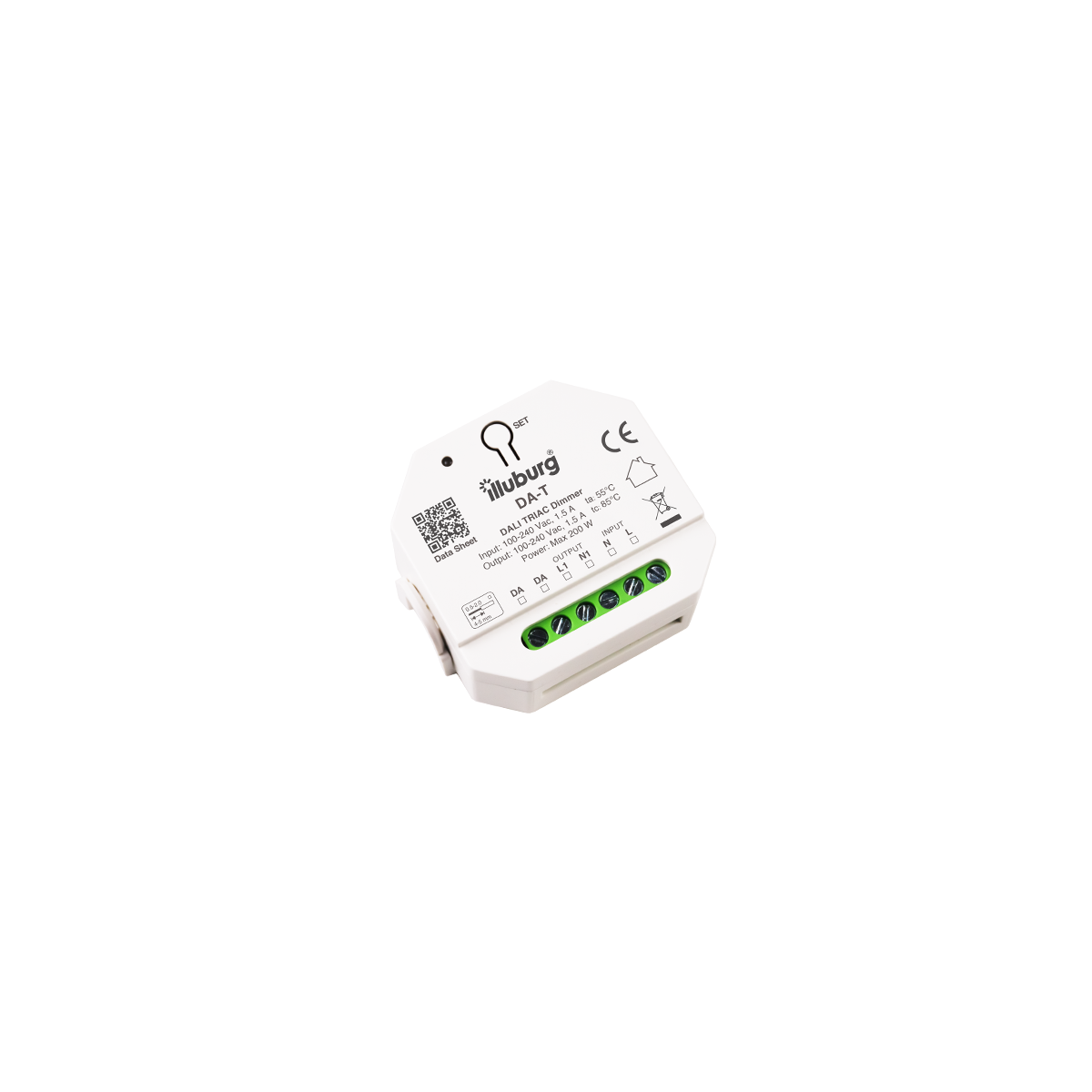

DALI PUSH Dimmer für LEDs und TRIAC dimmbare Trafos mit 1 DALI-Adresse
DA-T
Phasenschnitt DALI PUSH Dimmer, 1 DALI-Adresse, 1 Ausgang
200 W, IP20, Schienen- und Einbau-Installation
Elektrische Daten
| Eingangsspannung | 100…240 Vac |
| Eingangsstrom | 1,5 A |
| Einschaltstrom * | 130 A max. * Die Summe des Einschaltstroms aller angeschlossenen Geräte (Leuchten, Netzteile) darf diesen Wert nicht überschreiten! |
| Ausgangsspannung | 100…240 Vac |
| Ausgangsstrom | 1,5 A |
| Leistung | 200 W max. LED 400 W max. Halogen |
| Eingangssignal | DALI-2, PUSH (pri.) |
| Ausgangssignal | TRIAC (Phasenan- & abschnitt) |
| Dimmbereich | 0…100 % |
| Dimmstufe | 256 |
| Lebensdauer | 5 Jahre |
Betriebsbedingung
DALI PUSH Dimmer für LEDs und TRIAC dimmbare Trafos mit 1 DALI-Adresse
| Umgebungstemperatur (ta) | -20…+55 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Schutzart | IP20 |
Schutzeinrichtung
| Überlastschutz | Ja |
| Übertemperaturschutz | Ja |
| Leerlaufschutz | Ja |
Normen & Zertifikate
| Normen | EN 55015, EN 61547 EN 301489-1, EN 301489-3 EN 61347-1, EN 61347-2 |
| DALI Normen | IEC 62386 |
| Kennzeichen | CE |
Verkabelung
DALI PUSH Dimmer für LEDs und TRIAC dimmbare Trafos mit 1 DALI-Adresse
| Art des Anschlusses | Schraubklemme |
| Leitungsquerschnitt | 0,5…2,0 mm² |
| Abisolierlänge | 4…5 mm |
Abmessung
Anschlussplan
illuburg DALI PUSH Dimmer für LEDs und TRIAC dimmbare Trafos bis 200W mit 1 DALI-Adresse Dimmschalter Dimmaktor Controller
DIMMER DA-T: reguliert dimmbare LEDs und TRIAC (Phasenanschnitt und -abschnitt) dimmbare Trafos mit DALI- und PUSH-Signal, Dimmbereich 0 bis 100 %.
ANWENDUNG: Eingang 100 – 240 V (AC), Ausgang dimmbare 230 V LEDs (E14, E27, G9, GU10 etc.) bzw. TRIAC dimmbare Trafos mit Gesamtleistung bis 200 W, Parallelschaltung möglich.
DALI-DIMMEN: eine DALI-Adresse wird automatisch vom DALI-Master zugewiesen, um die angeschlossenen LEDs und Trafos gemeinsam zu regulieren.
PUSH-DIMMEN: mit einem Taster (primär) kann man mehrere Dimmer DA-T regulieren und synchronisieren, Ein- und Ausschalten mit Memory-Funktion.
MINDESTHELLIGKEIT: die minimale Helligkeit kann eingestellt und gespeichert werden, und die angeschlossenen LEDs lassen sich dann nur bis zu dieser Helligkeit dimmen.
MONTAGE: Schienen- und Unterputzmontage, Schutzart IP20, Abmessungen 56 x 50 x 28 mm (L x B x H), Umgebungstemperatur (ta) -20 – +55 °C, max. Oberflächentemperatur (tc) 85 °C.
SICHERHEIT: Schutzeinrichtung Überlastschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, RoHs.
DALI PUSH Dimmer für LEDs und TRIAC dimmbare Trafos mit 1 DALI-Adresse
