TRIAC-Dimmer WiFi RF Push, 1 Ausgang
TR-PFW
TRIAC-Dimmer WiFi RF Push, 1 Ausgang
200 W, IP20, Unterputz-Installation
Elektrische Daten
| Eingangsspannung | 100…240 Vac |
| Eingangsstrom | 1,5 A |
| Einschaltstrom * | 130 A max. * Die Summe des Einschaltstroms aller angeschlossenen Geräte (Leuchten, Netzteile) darf diesen Wert nicht überschreiten! |
| Ausgangsspannung | 100…240 Vac |
| Ausgangsstrom | 1,5 A |
| Leistung | 200 W max. LED 400 W max. Halogen |
| Eingangssignal | WiFi, RF 2.4 GHz, PUSH (pri.) |
| Ausgangssignal | TRIAC (Phasenan- & abschnitt) |
| Steuerungsabstand | 30 m (hindernisfrei) |
| Dimmbereich | 0…100 % |
| Dimmstufe | 256 |
| Lebensdauer | 5 Jahre |
Betriebsbedingung
TRIAC-Dimmer RF Push, 1 Ausgang
| Umgebungstemperatur (ta) | -20…+55 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Schutzart | IP20 |
Schutzeinrichtung
| Überlastschutz | Ja |
| Übertemperaturschutz | Ja |
| Leerlaufschutz | Ja |
Normen & Zertifikate
| Normen | EN 55015, EN 61547 EN 301489-1, EN 301489-3 EN 61347-1, EN 61347-2 |
| Funkanlagen | EN 300 440, EN 300 328 |
| Kennzeichen | CE |
Verkabelung
TRIAC-Dimmer RF Push, 1 Ausgang
| Art des Anschlusses | Schraubklemme |
| Leitungsquerschnitt | 0,5…2,0 mm² |
| Abisolierlänge | 4…5 mm |
Abmessung
_dimension.png)

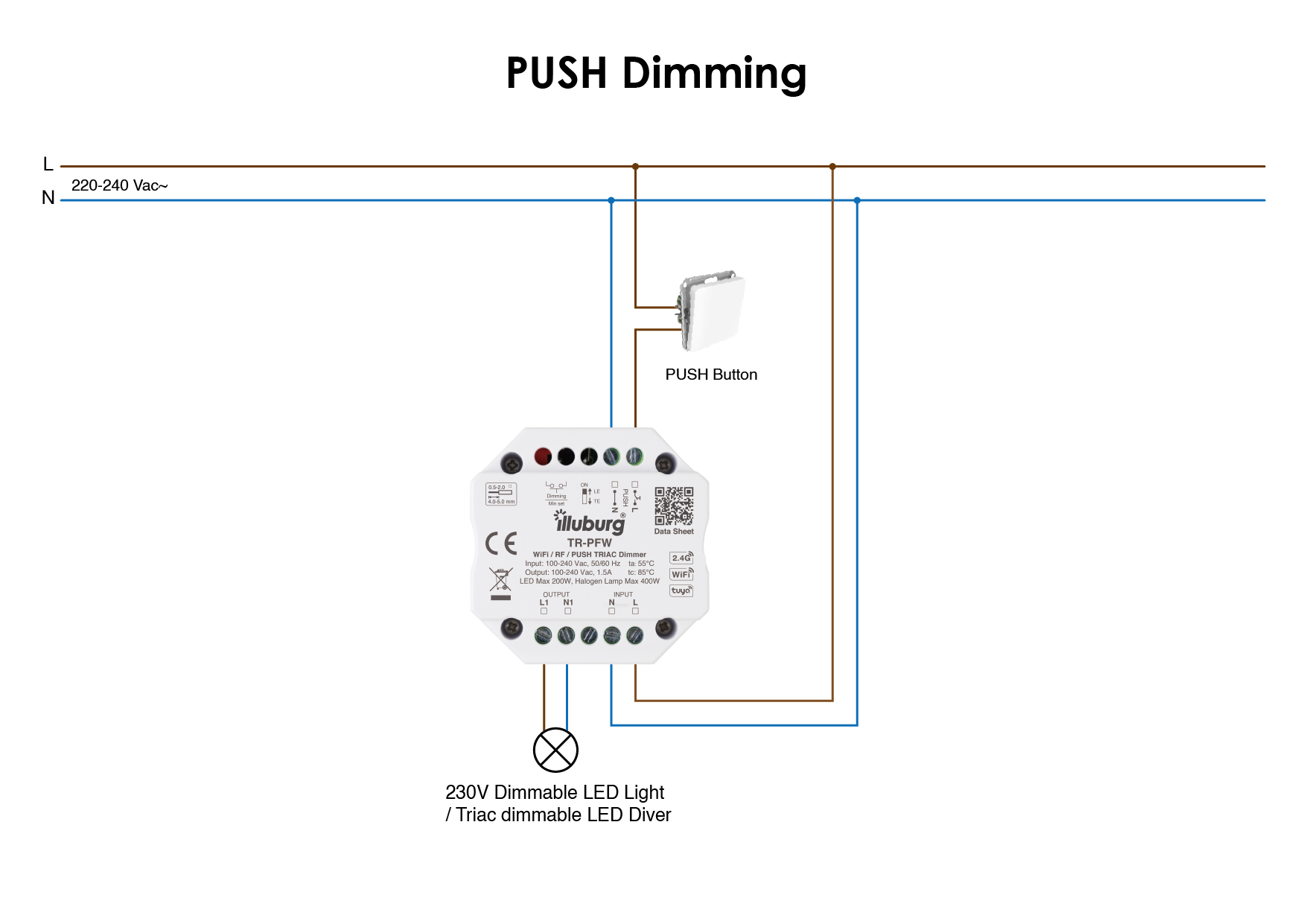

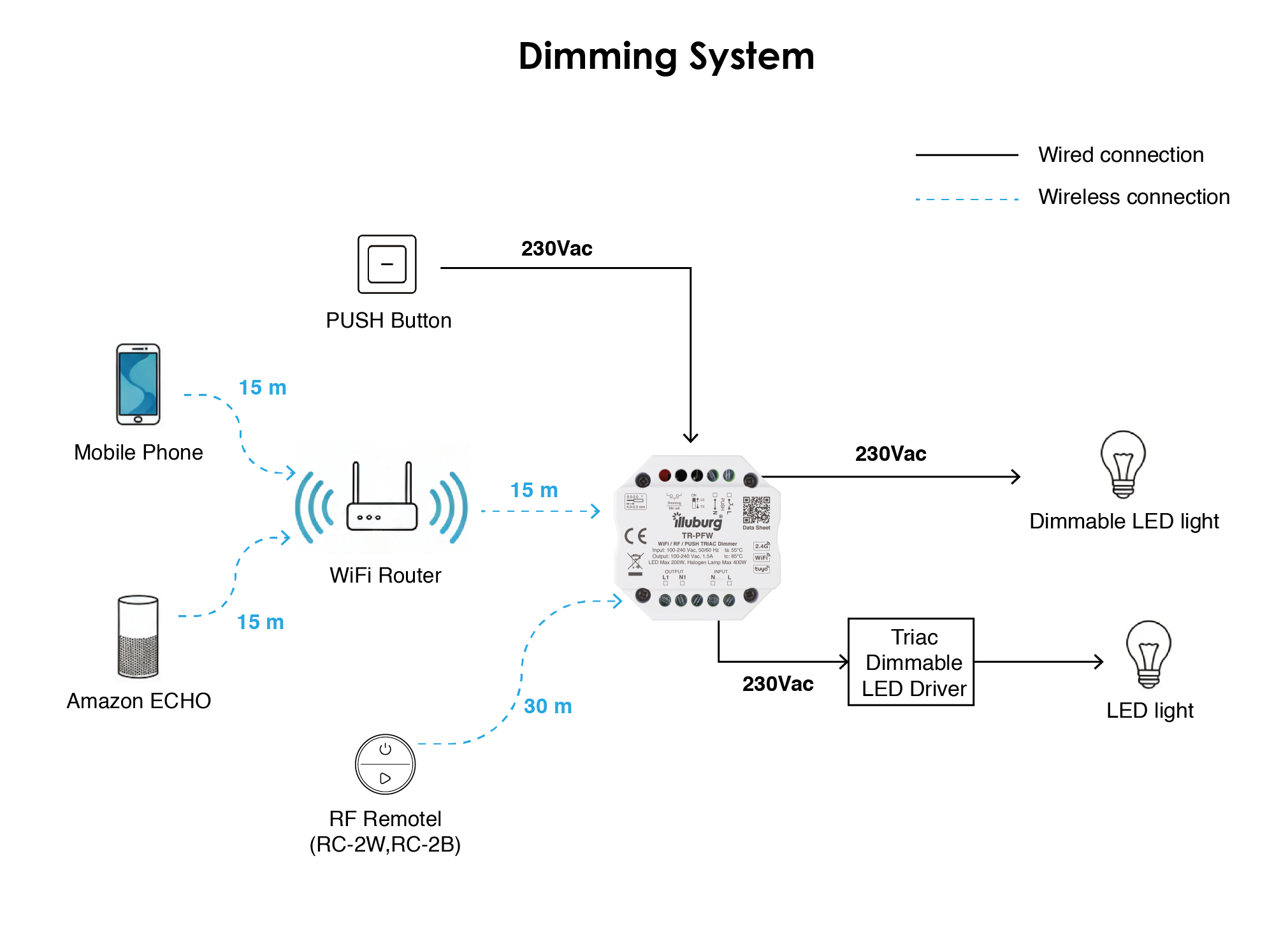

Anschlussplan
