EAN: 4260608587471

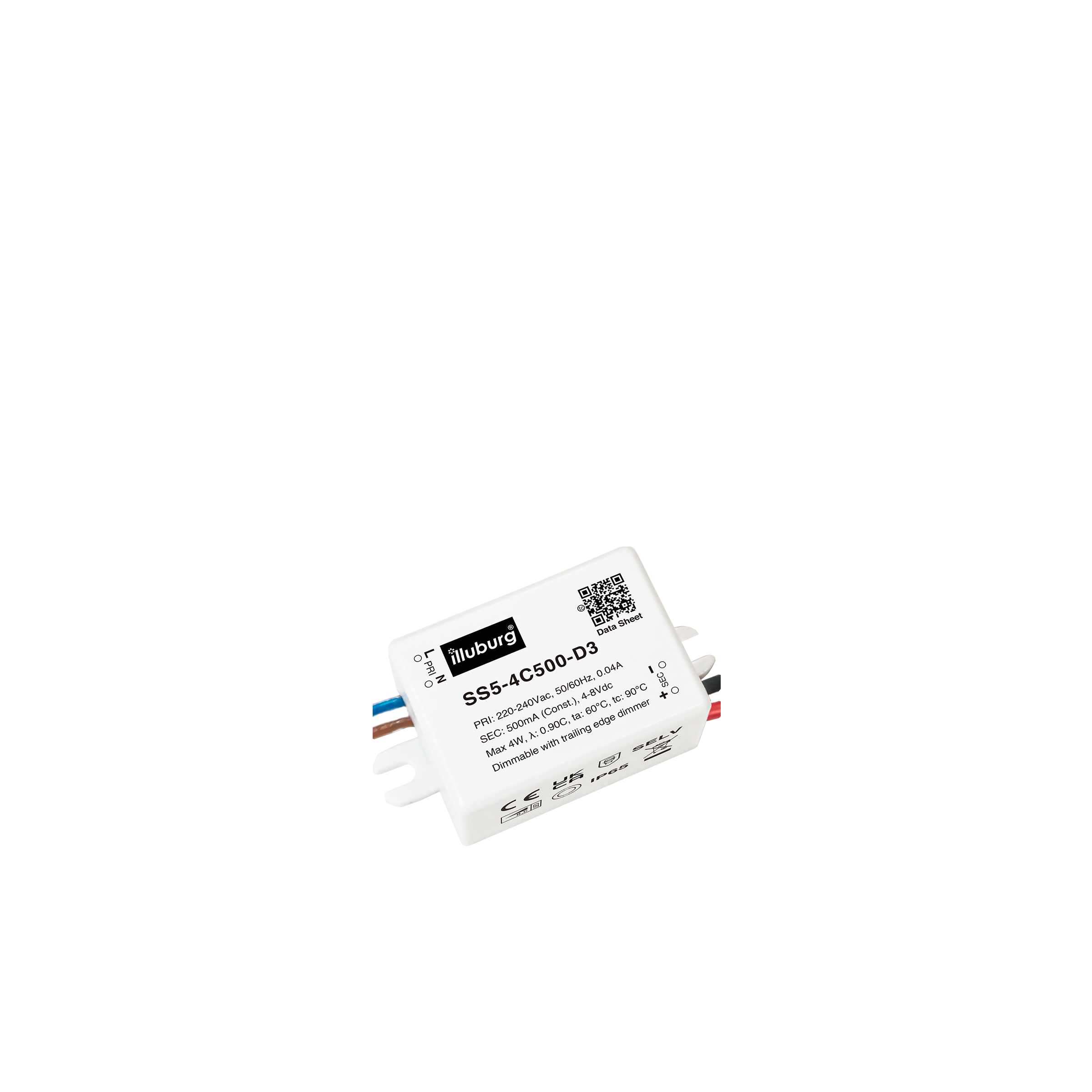

SS5-4C500-D3 (500mA 4W)
Beschreibung
LED Trafo 500mA 4W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
SS5-4C500-D3
LED-Netzteil für 500 mA Konstantstrom
4…8 Vdc, 2…4 W, IP65, unabhängige Installation
TRIAC (Phasenabschnitt) dimmbar
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,90C Volllast |
| Eingangstrom | 0,04 A max. |
| Einschaltstrom | 5 A max. |
| Ausgangsspannung | 4…8 Vdc |
| Ausgangsstrom | 500 mA |
| Nennausgangsleistung | 2…4 W |
| Effizienz | ≥ 66 % Volllast |
| Lebensdauer | > 50.000 h |
| Dimmart | TRIAC (Phasenabschnitt) |
Betriebsbedingung
LED Trafo 500mA 4W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -20…+60 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 5…85 % |
| Schutzklasse | II |
| Schutzart | IP65 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungsschutz | Ja * > 15 Vdc |
| Leerlaufschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62493, EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
LED Trafo 500mA 4W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Kabellänge, eingangseitig | 180 ± 5 mm |
| Kabellänge, ausgangseitig | 180 ± 5 mm |
| Leitungsquerschnitt, eingangseitig | 2 x 20 AWG |
| Leitungsquerschnitt, ausgangseitig | 2 x 22 AWG |
| Abisolierlänge, eingangseitig | 5 mm |
| Abisolierlänge, ausangseitig | 5 mm |
Abmessung
Anschlussplan
LED-TREIBER SS5-4C500-D3: Eingang 220 – 240 V (AC), Ausgang 500mA Konstantstrom mit Spannungsbereich 4 – 8 V (DC), dimmbar, Einbau-Installation.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge). Kompatible Dimmer bitte siehe das Bild „Compatible Dimmer“.
LEISTUNG: für einzelne LED oder LEDs in Reihenschaltung mit einem konstanten Betriebsstrom von 400 mA bis 600 mA und einer Gesamtleistung von 2 W bis 4 W.
MONTAGE: Schutzart IP65 (wasserdicht), Abmessung 48 x 30 x 20 mm (L x B x H), Umgebungstemperatur (ta) -20 – +60 °C, Max. Oberflächentemperatur (tc) 85 °C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, Lebensdauer > 50.000 Stunden.
