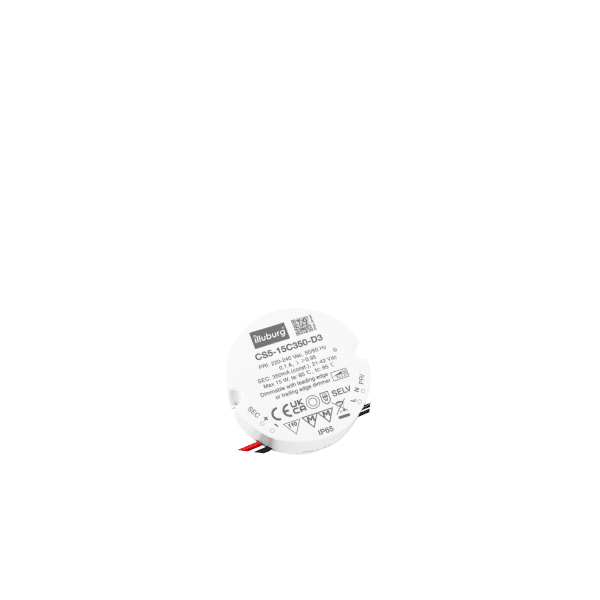

CS5-15C350-D3 (350mA 15W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587099

Artikelnummer: CS5-15C350-D3 Kategorie:

Beschreibung

LED Trafo 350mA 15W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

CS5-15C350-D3

LED-Netzteil für 350 mA Konstantstrom
21…42 Vdc, 7,5…15 W, IP65, unabhängige Installation
TRIAC (Phasenanschnitt & -abschnitt) dimmbar

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,95    Volllast
Eingangstrom 0,1 A max.
Einschaltstrom 5 A max.
Ausgangsspannung 21…42 Vdc
Ausgangsstrom 350 mA
Nennausgangsleistung 7,5…15 W
Effizienz ≥ 82 %    Volllast
Lebensdauer > 50.000 h
Dimmart TRIAC (Phasenanschnitt & -abschnitt)



Betriebsbedingung

LED Trafo 350mA 15W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+60 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 5…85 %
Schutzklasse II
Schutzart IP65



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungsschutz Ja *  > 49 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen EN 61347-1, EN 61347-2-13
EN 62493, EN 55015, EN 61547
EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

LED Trafo 350mA 15W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Kabellänge, eingangseitig 170 ± 5 mm
Kabellänge, ausgangseitig 170 ± 5 mm
Leitungsquerschnitt, eingangseitig 2 x 20 AWG
Leitungsquerschnitt, ausgangseitig 2 x 22 AWG
Abisolierlänge, eingangseitig 5 mm
Abisolierlänge, ausangseitig 5 mm



Abmessung



Anschlussplan



LED-TREIBER CS5-15C350-D3: Eingang 220 – 240 V (AC), Ausgang 350mA Konstantstrom mit Spannungsbereich 21 – 42 V (DC), dimmbar, Einbau-Installation.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge). Kompatible Dimmer bitte siehe das Bild „Compatible Dimmer“.
LEISTUNG: für einzelne LED oder LEDs in Reihenschaltung mit einem konstanten Betriebsstrom von 300 mA bis 400 mA und einer Gesamtleistung von 7,5 W bis 15 W.
MONTAGE: Schutzart IP65 (wasserdicht), Abmessung 56 x 25 mm (D x H), Umgebungstemperatur (ta) -20 – +60 °C, Max. Oberflächentemperatur (tc) 85 °C. Einbau in die Möbel, Decke und Wand möglich.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, MM, Lebensdauer > 50.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 350ma 350 ma dc konstantstrom gleichstrom dimmbar triac 8w 10w 12w 15w 8 10 12 15 watt möbel decke wand einbau ip65 wasserdicht wasserfest
LED Trafo 350mA 15W dimmbar IP20
