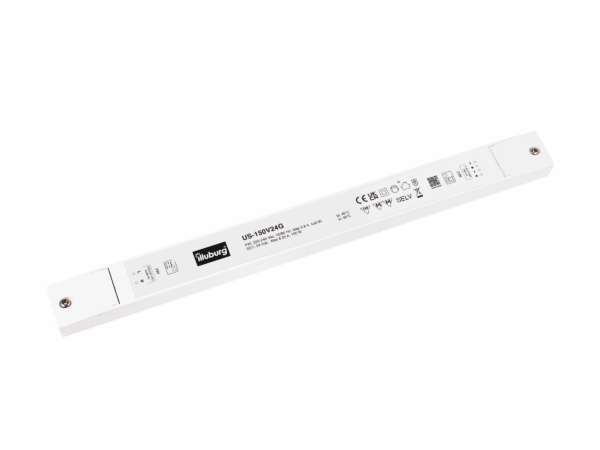

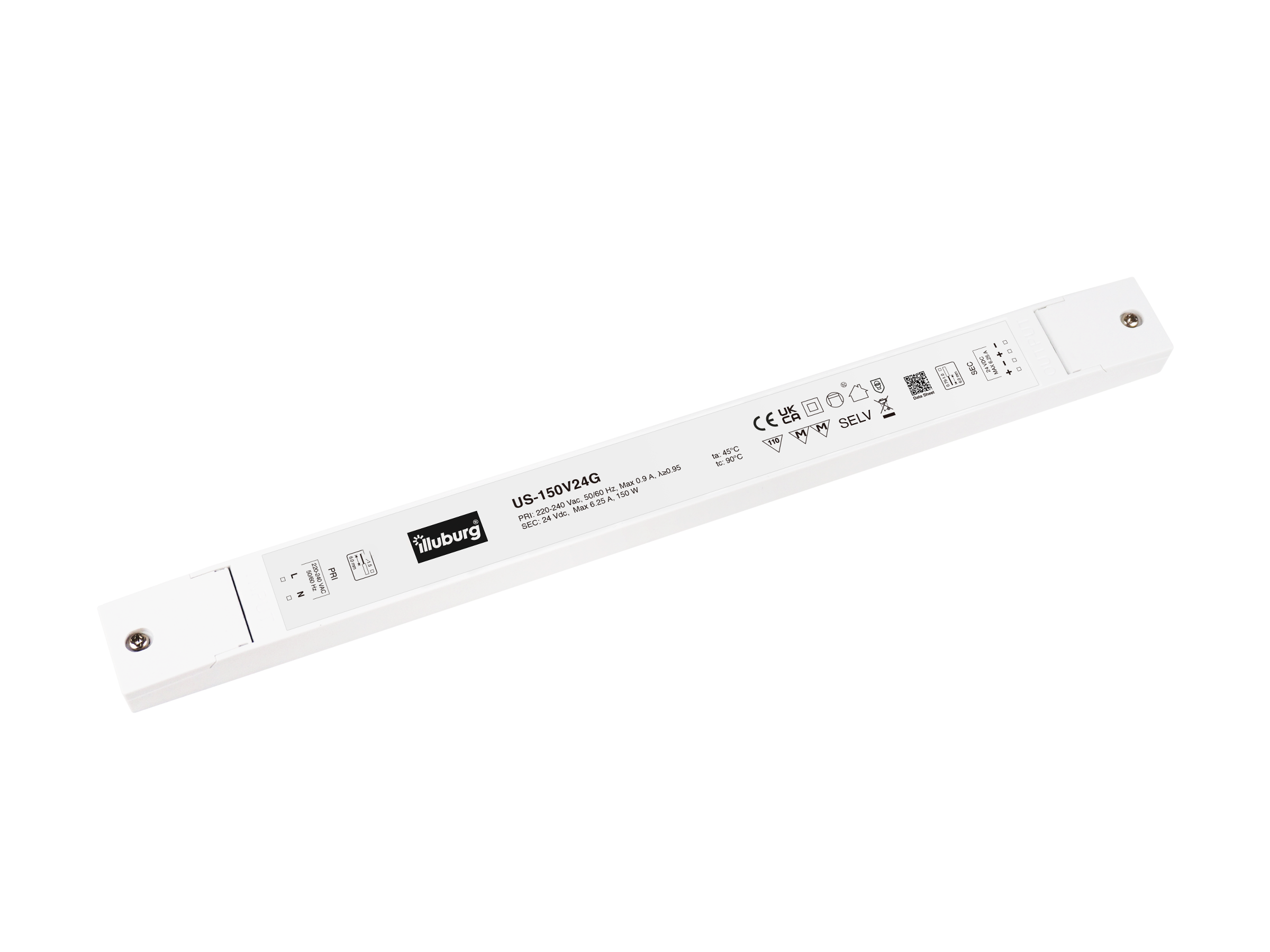

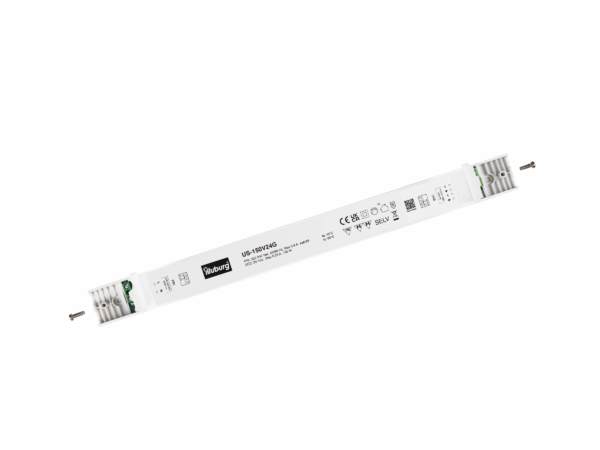

US-150V24G (24V 150W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608581400

Artikelnummer: US-150V24G Kategorie:

Beschreibung

LED Trafo 24V 150W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

US-150V24G

LED-Netzteil für 24 Vdc Konstantspannung
6,25 A (150 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 176…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,95   220…240 Vac
Eingangstrom 0,9 A max.
Leerlaufverluste ≤ 0,5 W   230 Vac
Einschaltstrom 60 A max.
Schutzleiterstrom < 250 μA
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…6,25 A
Nennausgangsleistung 150 W max.
Effizienz ≥ 93 %
Lebensdauer > 55.000 h
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 150W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Umgebungstemperatur (ta) -25…+45 °C
Max. Oberflächentemperatur (tc) 90 °C
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überstromschutz Ja *   120…180 %
Überspannungsschutz Ja *   110…150 %
Übertemperaturschutz Ja *   90 < Tc < 110 ℃


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 150W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Normen EN 61347-1, EN 61347-2-13
EN 62384, EN 55015, EN 61547
EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,0 mm²
Abisolierlänge, eingangseitig 6,0 mm
Abisolierlänge, ausangseitig 6,0 mm



Abmessung



Anschlussplan


LED-Netzteil US-150V24G: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 150 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Abmessung 350 x 30 x 18 mm (L x B x H), Schutzart IP20, Umgebungstemperatur (ta) -25 – +45 °C, max. Oberflächetemperatur (tc) 90 °C. Anschluss durch Schraubklemmen, 2x Ausgang für bequemen Parallelanschluss und Ausgangsverteilung, geeignet für Möbeleinbau mit Möbelzulassung.
Sciherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 50.000 Stunden.
huatec eaglerise led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 120w 130w 140w 150w 120 130 140 150 watt slim flach dünn flickerfree flackerfrei möbel möbeleinbau led-streifen lampe
LED Trafo 24V 150W Slim Flach Bauform
