EAN: 4260608588904

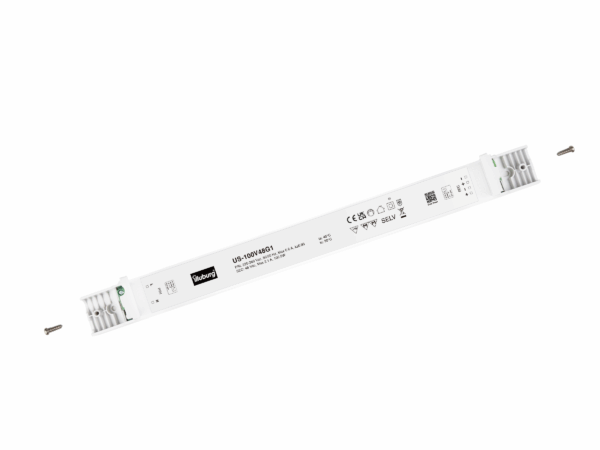

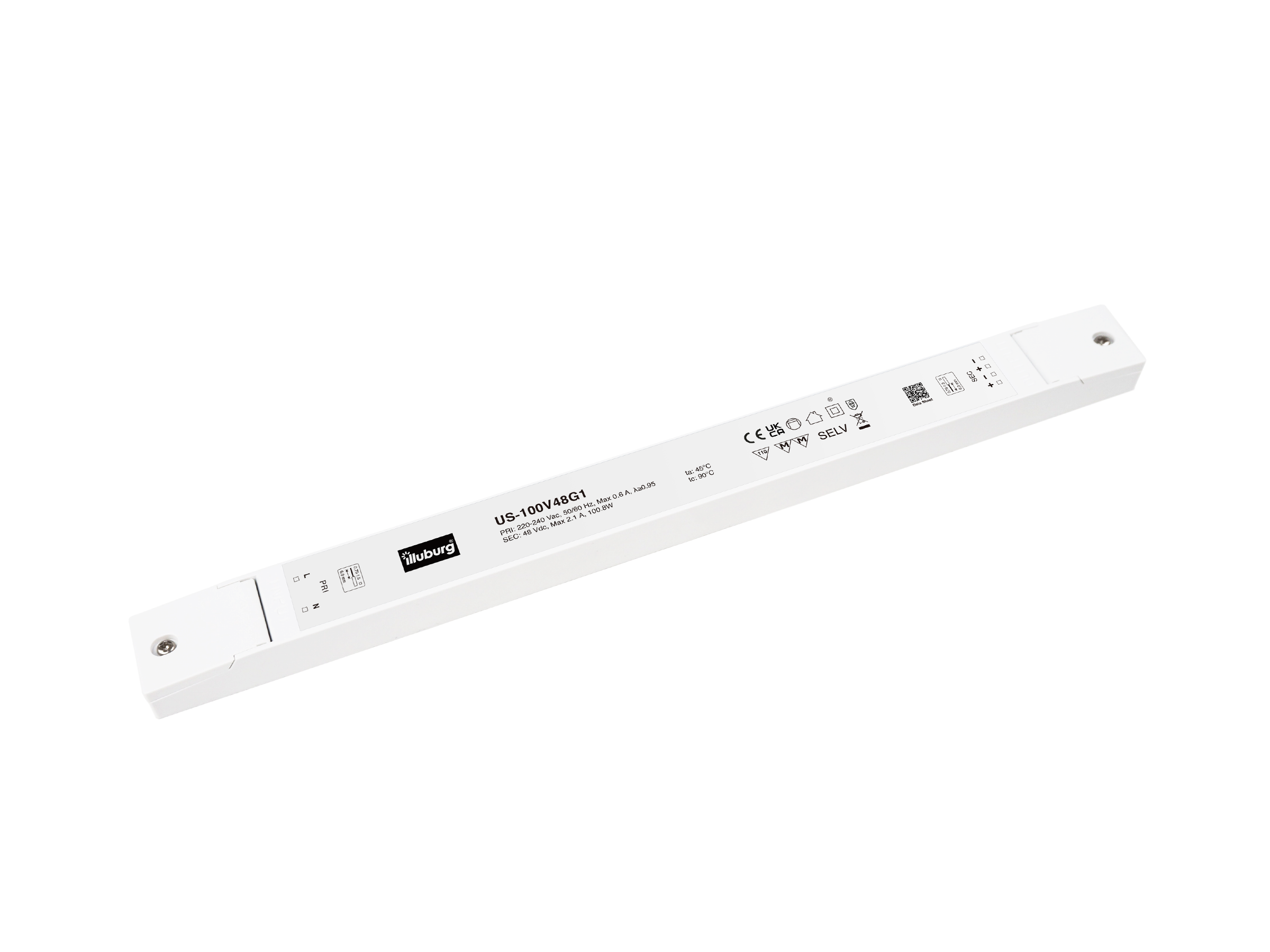

US-100V48G1 (48V 100W)
Beschreibung
LED Trafo 48V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
US-100V48G1
LED-Netzteil für 48 Vdc Konstantspannung
2,1 A (100 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 176…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,95 220…240 Vac |
| Eingangstrom | 0,6 A max. |
| Leerlaufverluste | ≤ 0,5 W |
| Einschaltstrom | 45 A max. |
| Ableitstrom | < 250 μA |
| Ausgangsspannung | 48 Vdc |
| Ausgangsstrom | 0…2,1 A |
| Nennausgangsleistung | 100 W max. |
| Effizienz | ≥ 90 % |
| Lebensdauer | > 100.000 h |
| Dimmbar | Nein |
LED Trafo 48V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
Betriebsbedingung
| Umgebungstemperatur (ta) | -25…+45 °C |
| Max. Oberflächentemperatur (tc) | 90 °C |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überstromschutz | Ja * 120…180 % |
| Überspannungsschutz | Ja * 110…150 % |
| Übertemperaturschutz | Ja * 90 < Tc < 110 ℃ |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
LED Trafo 48V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62384, EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Schraubklemme |
| Leitungsquerschnitt, eingangseitig | 0,75…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,75…1,5 mm² |
| Abisolierlänge, eingangseitig | 6,0 mm |
| Abisolierlänge, ausangseitig | 6,0 mm |
Abmessung
Anschlussplan
LED-Netzteil US-100V48G1: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 48 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 100 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Schutzart IP20, Abmessung 350 x 30 x 18 mm (L x B x H), Umgebungstemperatur (ta) -25 – +45 °C, Max. Oberflächentemperatur (tc) 90 °C. Anschluss durch Schraubklemmen.
Sciherheit & Qualität: Schutzeinrichtung Überstromschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 60.000 Stunden.
