EAN: 4260608588379

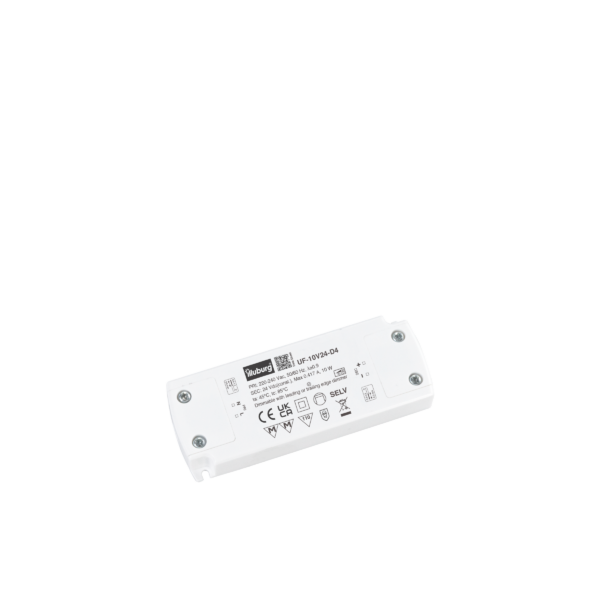

UF-10V24-D4 (24V 10W)
Beschreibung
LED Trafo 24V 10W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
UF-10V24-D4
LED-Netzteil für 24 Vdc Konstantspannung
0,167…0,417 A, 4…10 W, IP20, unabhängige Installation
TRIAC (Phasenanschnitt & -abschnitt) dimmbar
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,9 |
| Eingangstrom | 0,07 A max. |
| Einschaltstrom | 75 A max. |
| Ausgangsspannung | 24 Vdc |
| Ausgangsstrom | 0,167…0,417 A |
| Nennausgangsleistung | 4…10 W |
| Effizienz | ≥ 81 % |
| Lebensdauer | > 30.000 h |
| Dimmart | TRIAC (Phasenanschnitt & -abschnitt) |
| Dimmbereich | 10…100 % |
Betriebsbedingung
LED Trafo 24V 10W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -20…+45 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 5…85 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungsschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62493, EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |

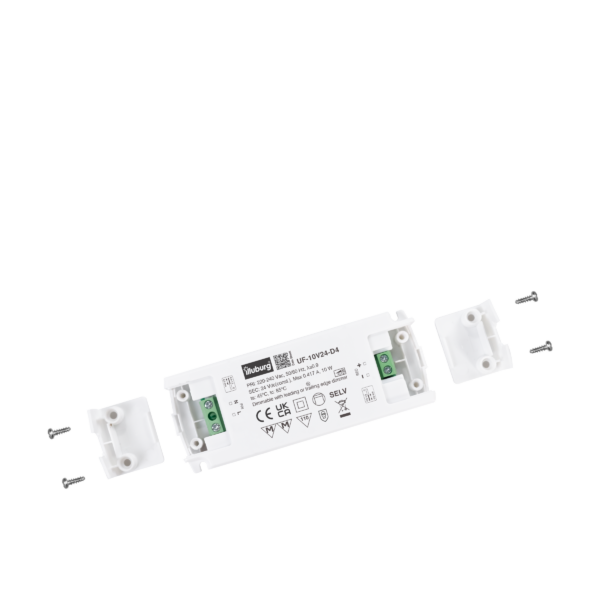

Installation
LED Trafo 24V 10W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Schraubklemme |
| Leitungsquerschnitt, eingangseitig | 0,5…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,5…1,5 mm² |
| Abisolierlänge, eingangseitig | 6 mm |
| Abisolierlänge, ausangseitig | 6 mm |
Abmessung
Anschlussplan
LED-TREIBER UF-10V24-D4: Eingang 220 – 240 V (AC), Ausgang 24 V (DC) Konstantpannung, dimmbar, unabhängige Installation, Anschluss durch Schraubklemmen.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge), Dimmbereich 1 bis 100%. Kompatible Dimmer bitte siehe das Bild „Compatible Dimmer“.
LEISTUNG: für LEDs (Streifen, Lampen) von 4 W bis 10 W, für Lampen mit GU5,3 / MR16 oder G4 / MR11 Fassung nicht geeignet, Parallelschaltung möglich. Wir empfehlen, dass die Anwendung nicht mehr als 85% der Nennleistung überschreitet.
MONTAGE: Schutzart IP20, Abmessung 128 x 52 x 30 mm (L x B x H), Umgebungstemperatur (ta) -20 – +50 °C, Max. Oberflächentemperatur (tc) 80 °C. Einbau in die Möbel, Decke und Wand möglich.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, MM, Lebensdauer > 50.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung dimmbar triac 5w 6w 8w 10w 5 6 8 10 watt möbel decke wand einbau led streifen lampe
LED Trafo 24V 10W dimmbar IP20
