EAN: 4260608585040

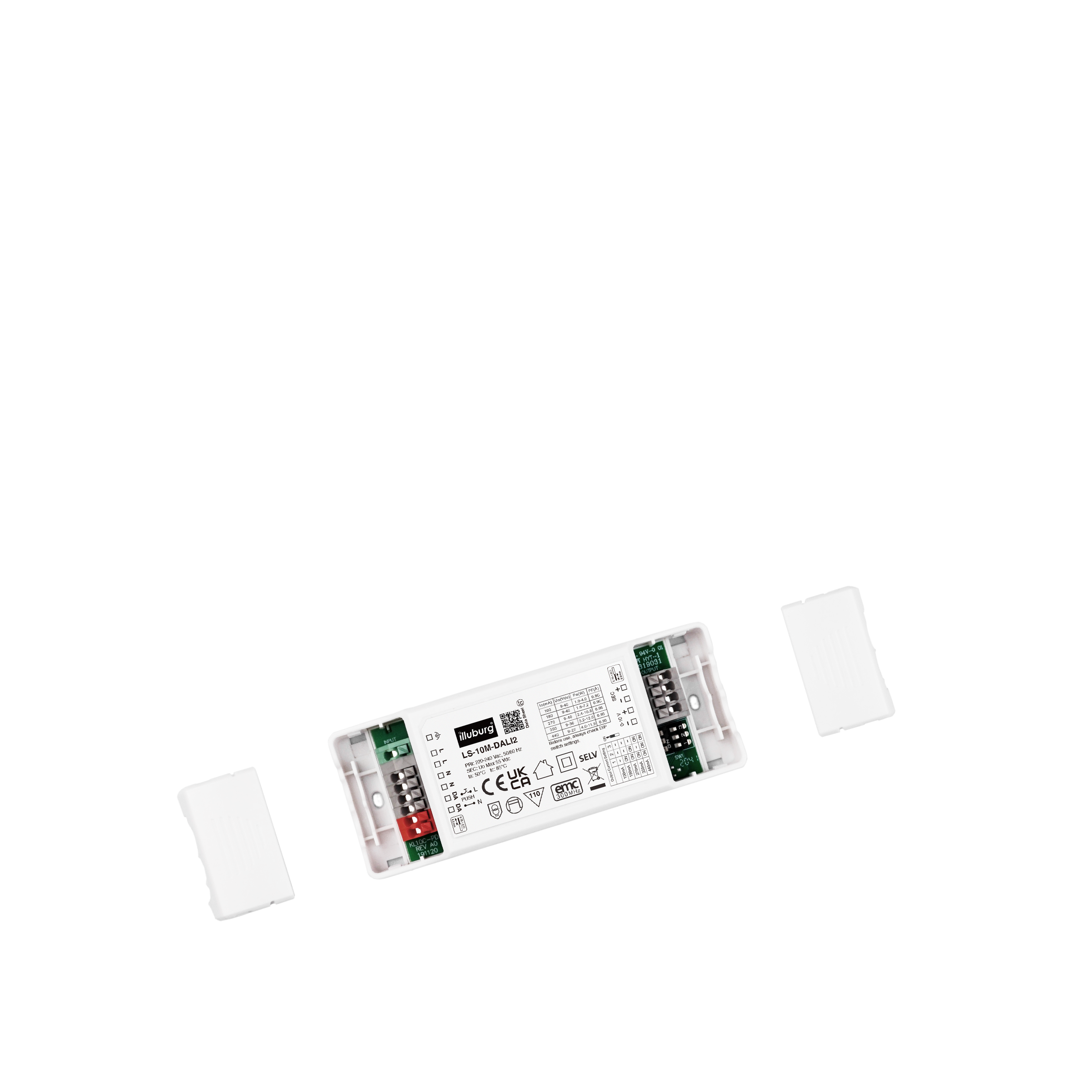

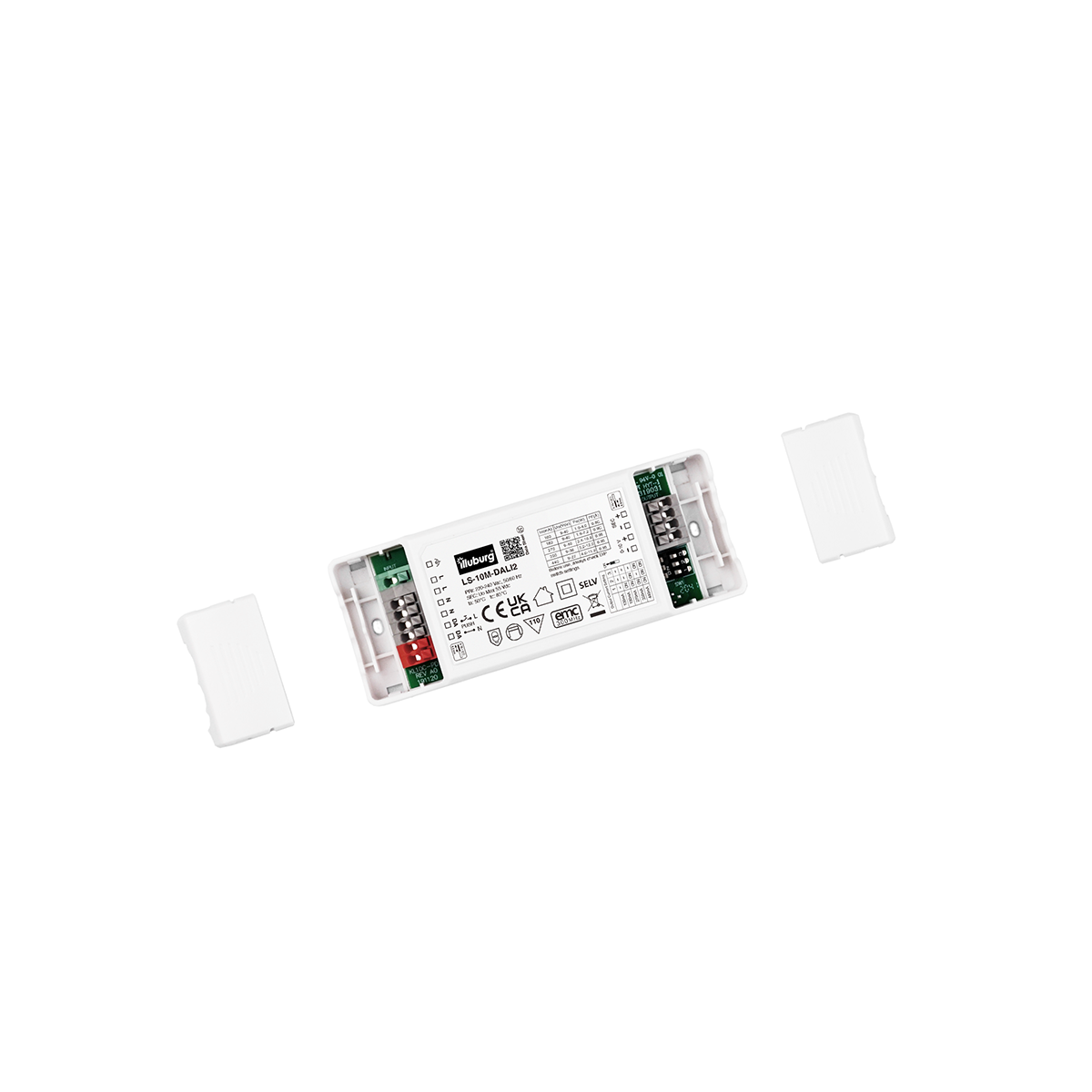

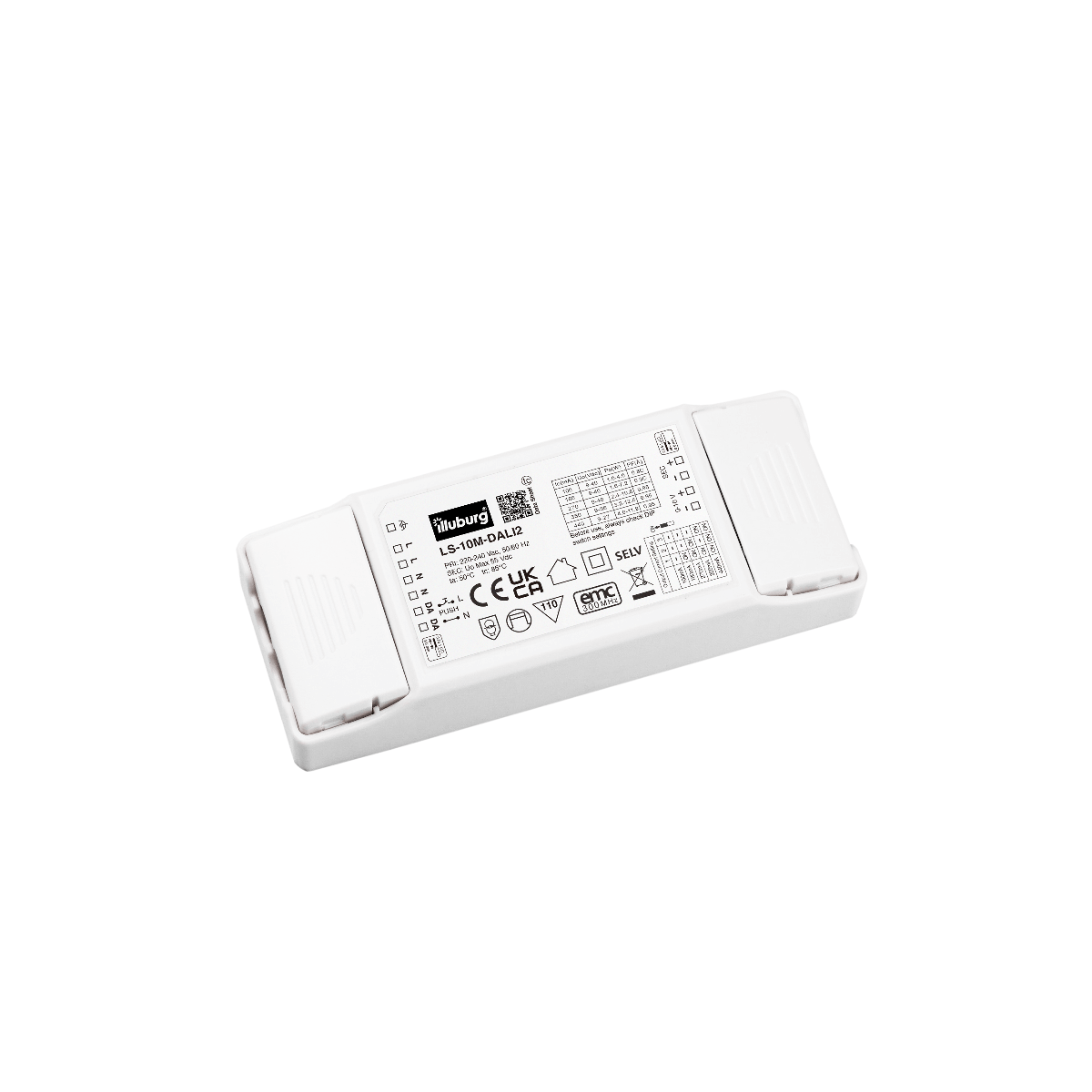

LS-10M-DALI2 (100…440mA 10W)
Beschreibung
LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
LS-10M-DALI2
LED-Netzteil mit einstellbarem Ausgangsstrom
12,6 W max., IP20, unabhängige Installation
dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Eingangspannung | 198…264 Vac |
| Nennspannung(AC) | 220…240 Vac |
| Nennspannung(DC) | 200…240 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | 0,80C @230Vac, 100mA/40V Volllast 0,90C @230Vac, 180mA/40V Volllast 0,95C @230Vac, 270mA/40V Volllast 350mA/36V 440mA/27V |
| Eingangstrom | 0,07 A max. 230Vac |
| Einschaltstrom | 8 A max. |
| Ausgangsspannung | 55 Vdc max. |
| Ausgangsstrom | 6,25 A max. |
| Ausgangsoptionen | 100 mA, 9-40 Vdc, 1,0-4,0 W 180 mA, 9-40 Vdc, 1,6-7,2 W 270 mA, 9-40 Vdc, 2,4-10,8 W 350 mA, 9-36 Vdc, 3,2-12,6 W 440 mA, 9-27 Vdc, 4,0-11,9 W |
| Nennausgangsleistung | 12,6 W max. |
| Effizienz | 79 % max. Volllast, 230 Vac |
| Lebensdauer | 5 Jahre Ta Full Load |
| Dimming | DALI-2 (0-100%) Primary PUSH (2-100%) 0-10V (2-100%) |
Betriebsbedingung
LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -25…+50 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 10…95 % |
| Schutzklasse | I |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62493, EN60598-1 EN 61000-3-2, EN 61000-3-3 EN 55015, EN 61547 |
| DALI protocol standard | IEC62386-102, IEC62386-207 DT6 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,75…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,75…1,5 mm² |
| Abisolierlänge, eingangseitig | 6…8 mm |
| Abisolierlänge, ausangseitig | 6…8 mm |
Abmessung
Anschlussplan
LED-Netzteil LS-10M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI2, dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 100 mA / 180 mA / 270 mA / 350 mA / 440 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 100 mA 1 – 4 W / 180 mA 2 – 7 W / 270 mA 2,5 – 10,5 W / 350 mA 3,5 – 12,5 W / 440 mA 4 – 11,5 W.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI-2, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz vorhanden. Lebensdauer > 100.000 Stunden.
Montage: Schutzart IP20, Abmessung 120 x 46 x 24 mm (L x B x H), Umgebungstemperatur (ta) -20 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
