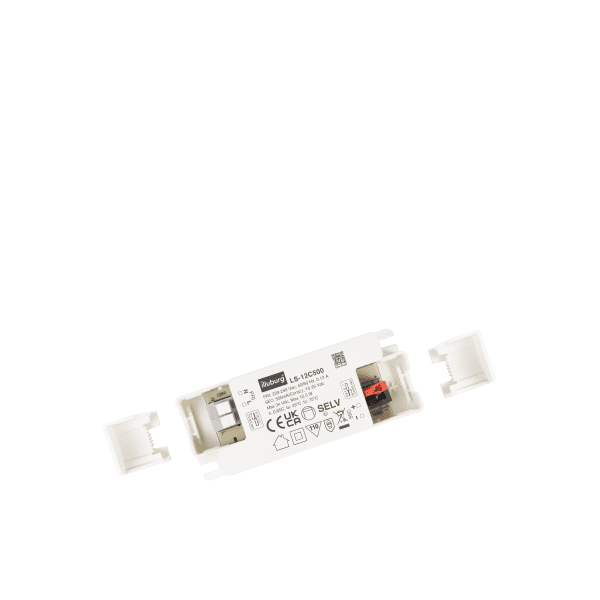

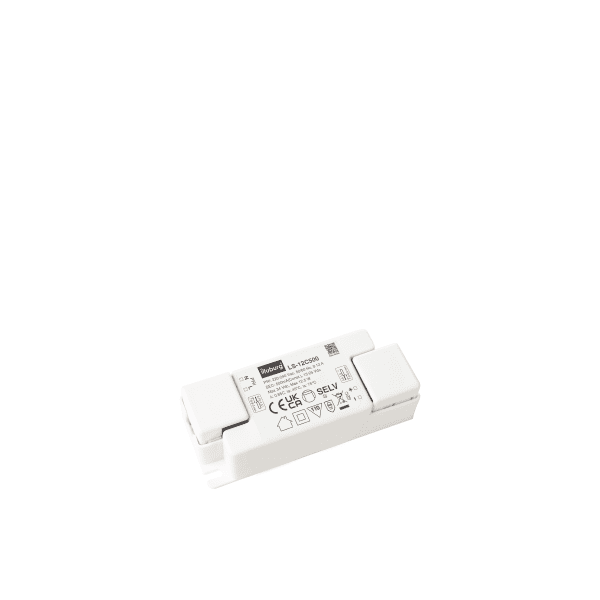

LED Trafo 12W 500mA Konstantstrom für LED Lampen Flickerfree LED Netzteil Driver Treiber Transformator
LS-12C500
LED-Netzteil für 500 mA Konstantstrom
15…25 Vdc, 7,5…12,5W max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nenneingangsspannung | 220…240 Vac |
| Eingangsspannungsbereich | 198…264 Vac |
| Eingangsspannungsbereich(DC) | 176…280 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | 0,85C Volllast, 240 Vac |
| Eingangsstrom | 0,12 A max. Volllast, 198 Vac |
| Einschaltstrom | 10 A max. 300μs, 230V, Volllast |
| Schutzleiterstrom | < 0,7 mA 240 Vac |
| Ausgangsspannung | 15…25 Vdc |
| Ausgangsstrom | 500 mA |
| Nennausgangsleistung | 7,5…12,5 W max. |
| Effizienz | ≥ 83 % |
| Lebensdauer | > 30.000 h 45°C |
| Dimmbar | Nein |
LED Trafo 12W 500mA Konstantstrom für LED Lampen Flickerfree LED Netzteil Driver Treiber Transformator
Betriebsbedingung
| Umgebungstemperatur (ta) | -20…+45 °C |
| Max. Oberflächentemperatur (tc) | 75 °C |
| Zulässige rel. Luftfeuchte | 20…90 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * 103…140 % |
| Übertemperaturschutz | Ja * >29 Vdc |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
LED Trafo 12W 500mA Konstantstrom für LED Lampen Flickerfree LED Netzteil Driver Treiber Transformator
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13, EN 62384 EN 62493, EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,5…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,5…1,5 mm² |
| Abisolierlänge, eingangseitig | 6…8 mm |
| Abisolierlänge, ausangseitig | 6…8 mm |
Abmessung
Anschlussplan
