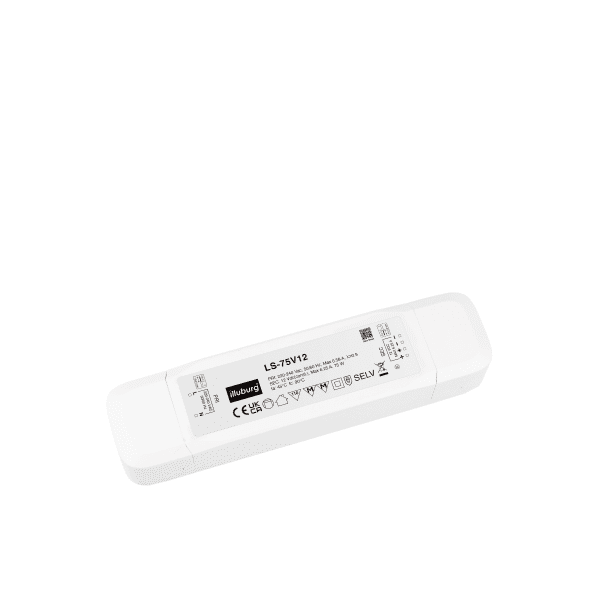

LS-75V12E (12V 75W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608583978

Beschreibung

LED Trafo 12V 75W Konstantspannung für LED Streifen Lampen Flickerfree LED Netzteil Driver Treiber Transformator

LS-75V12E

LED-Netzteil für 12 Vdc Konstantspannung
6,25 A (75 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,95   230 Vac
Eingangstrom 0,49 A max.
Leerlaufverluste ≤0,5 W
Einschaltstrom 44 A max.
Ausgangsspannung 12 Vdc
Ausgangsstrom 0…6.25 A
Nennausgangsleistung 75 W max.
Effizienz ≥ 88 %
Lebensdauer > 50.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 12V 75W Konstantspannung für LED Streifen Lampen Flickerfree LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 90 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >12,6 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 12V 75W Konstantspannung für LED Streifen Lampen Flickerfree LED Netzteil Driver Treiber Transformator

Normen EN 61347-1, EN 61347-2-13
EN 62493, EN 55015
EN 61547, EN 62384
EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,5…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,5…1,5 mm²
Abisolierlänge, eingangseitig 7,0…9,0 mm
Abisolierlänge, ausangseitig 7,0…9,0 mm



Abmessung



Anschlussplan


LED-Netzteil LS-75V12S: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 12 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen, GU5,3 / MR16, G4 / MR11) bis 75 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 30.000 Stunden.

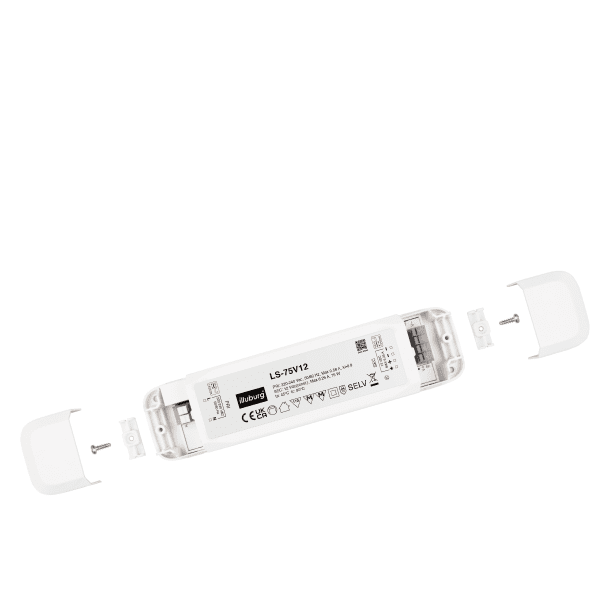

Montage: Schutzart IP20, Abmessung 187 x 45 x 31 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85 °C. Kompakte Bauform mit Möbelzulassung, geeignet für Möbeleinbau. Einfacher Anschluss durch Federzugklemme.
huatec eaglerise led trafo netzteil driver treiber transformator 12v 12 volt dc konstantspannung gleichspannung 50w 60w 75w 50 60 75 watt flickerfree flackerfrei möbel möbeleinbau led-streifen lampe
LED Trafo 12V 75W Flickerfree IP20
