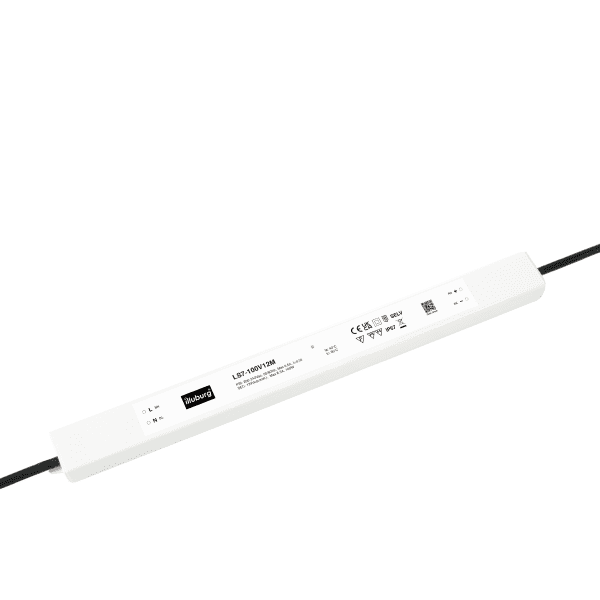

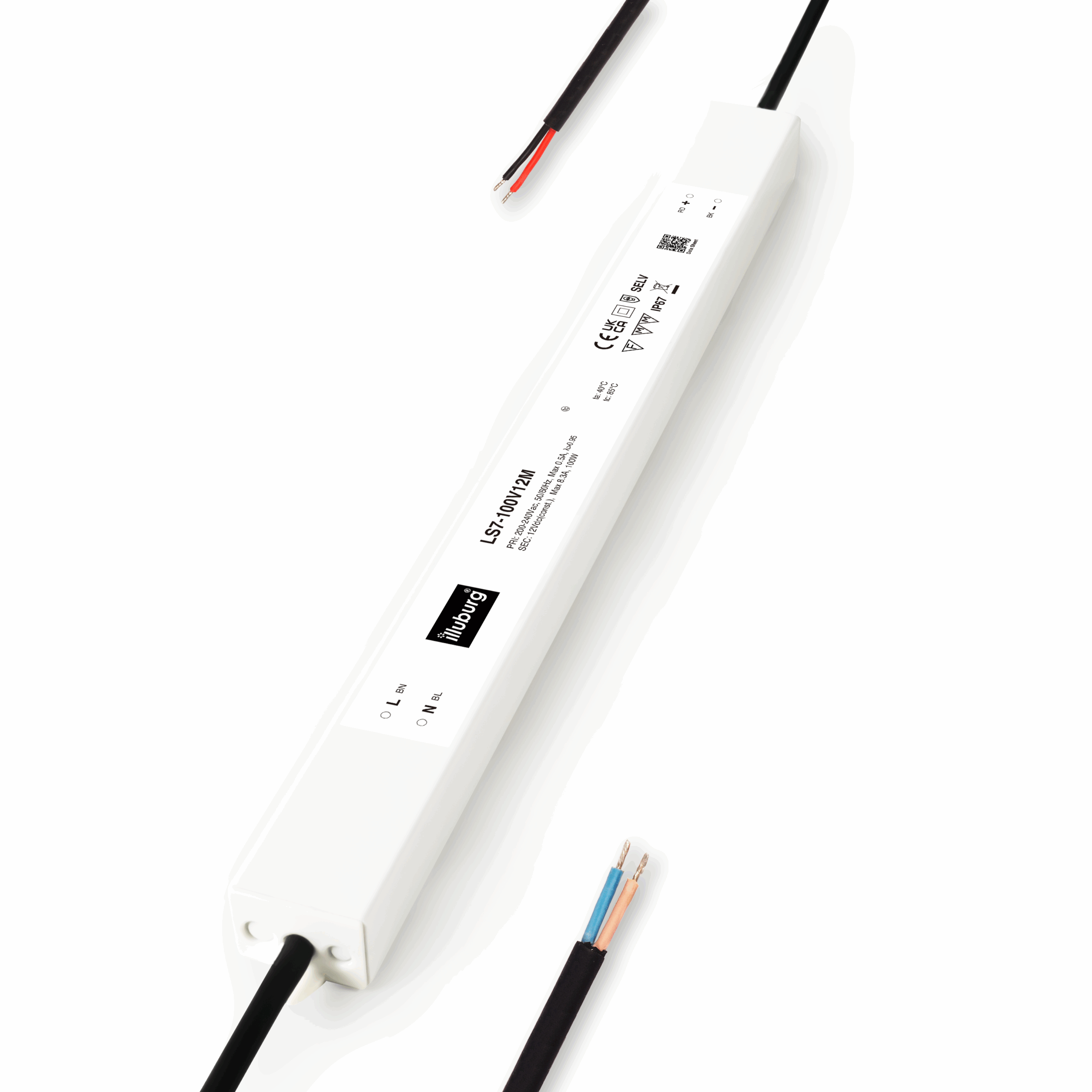

LS7-100V12M
LED-Netzteil für 12 Vdc Konstantspannung
8.3 A (100 W) max., IP67, Einbau-Installation, nicht-dimmbar
Elektrische Daten
| Eingangspannung | 220…240 Vac |
| Nennspannung | 180…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | > 0,95 230 Vac |
| Eingangstrom | 0,64 A 180 Vac |
| Leerlaufverluste | < 0,3 W 230 Vac |
| Einschaltstrom | < 20 A Kaltstart |
| Ausgangsspannung | 12 Vdc |
| Ausgangsstrom | 0…8,3 A |
| Nennausgangsleistung | 100 W max. |
| Effizienz | > 88.6% |
| Lebensdauer | 20.000 h |
| Dimmbar | Nein |
Betriebsbedingung
LED Trafo 12V 100W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -20…+75 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 5…95% |
| Schutzklasse | II |
| Schutzart | IP67 |
Schutzeinrichtung
| Kurzschlussschutz | Ja(2) |
| Überlastschutz | Ja(1) |
| Überstormschutz | Ja(1) 130% |
| Überspannungschutz | Ja(1) |
| Übertemperaturschutz | Ja(1) 95 °C |
(1) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
(2) Der Ausgang schaltet sich zu „Schluckauf“ Mode und kann wieder her stellt werden, nachdem das Problem beseitigt und der Netzteil erneut
gestartet wird.
Normen & Zertifikate
LED Trafo 12V 100W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Normen | EN 61347-1, EN 61347-2-13 EN 60598-1, EN 62493, EN 57710 EN 61547, EN 55015 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
| Art der Installation | Einbau Installation |
| Art des Anschluss | Verbundene doppelt isolierten Kable 2 x 0.75 mm² |
| Kabellänge, eingangseitig | 150 ± 10 mm |
| Kabellänge, ausgangseitig | 150 ± 10 mm |
| Abisolierlänge, eingangseitig | 6…8 mm |
| Abisolierlänge, ausangseitig | 6…8 mm |
Abmessung
Anschlussplan
LED-Netzteil LS7-60V12M: LED Trafo Konstantpannung, Eingang 180 – 264 V (AC), Ausgang 12 V (DC), nicht dimmbar, Einbau-Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 60 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Abmessung 243 x 31 x 21 mm (L x B x H), Schutzart IP67, Umgebungstemperatur (ta) -20 – +75 °C. Geeignet für Möbeleinbau.
Sciherheit & Qualität: Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 50.000 Stunden.
