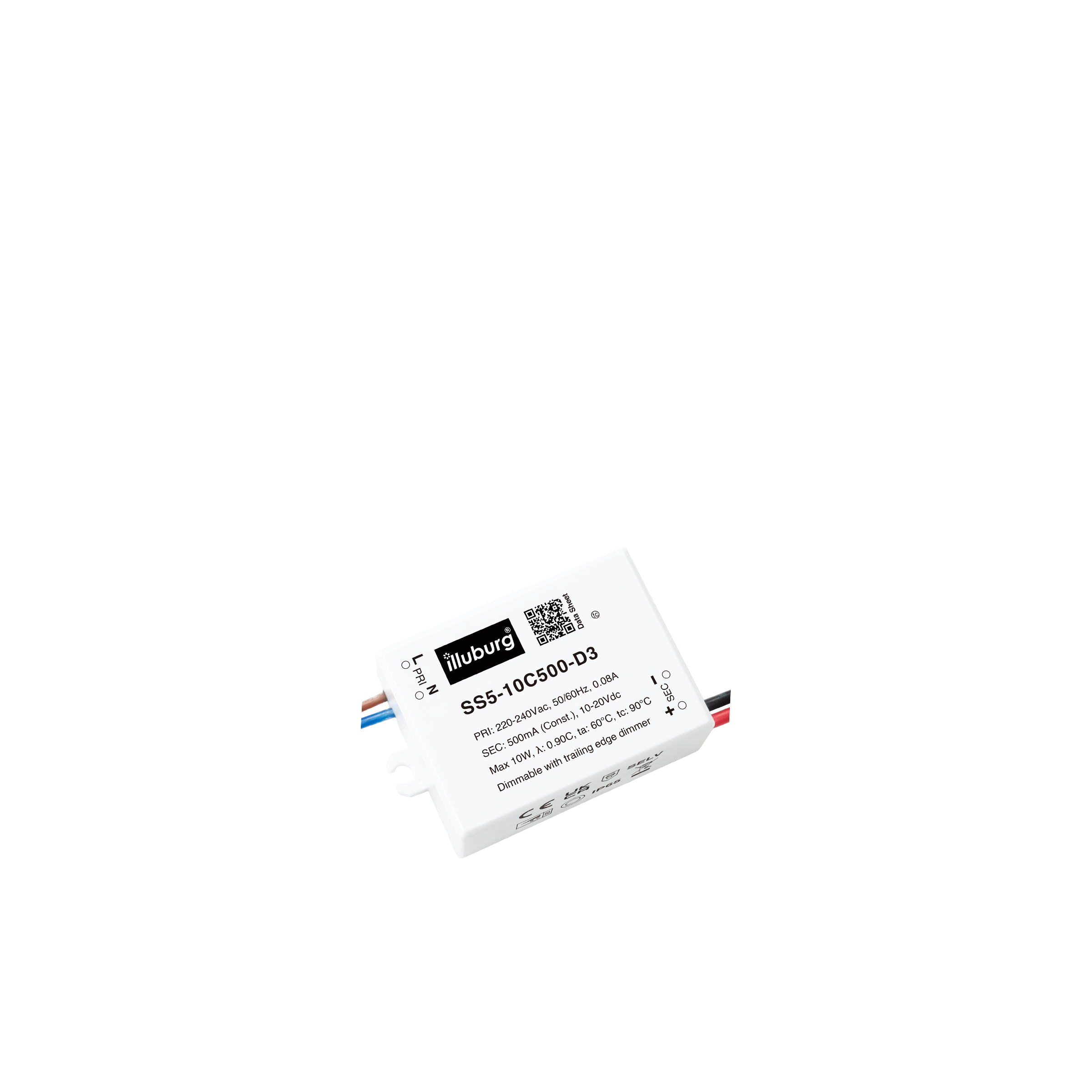

SS5-10C500-D3 (500mA 10W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587501

Beschreibung

LED Trafo 500mA 10W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

SS5-10C500-D3

LED-Netzteil für 500 mA Konstantstrom
10…20 Vdc, 5…10 W, IP65, unabhängige Installation
TRIAC (Phasenabschnitt) dimmbar

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) 0,90 C    Volllast
Eingangstrom 0,08 A
Einschaltstrom 5A (th = 100 μs),    Kaltstart
Ausgangsspannung 10…20 Vdc
Ausgangsstrom 500 mA
Nennausgangsleistung 5…10 W
Effizienz 76 %    Volllast
Lebensdauer 50.000 h
Dimmart TRIAC (Phasenabschnitt)



Betriebsbedingung

LED Trafo 500mA 10W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+60 °C
Max. Oberflächentemperatur (tc) 90 °C
Zulässige rel. Luftfeuchte 5…85 %
Schutzklasse II
Schutzart IP65



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungsschutz Ja *   Eingang: 264 Vac max.
     Ausgang: ≤ 48 V
Leerlaufschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen EN 61347-1, EN 61347-2-13
EN 62384, EN 60598-1, EN 57710
EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

LED Trafo 500mA 10W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Kabellänge, eingangseitig 170(±5) mm
Kabellänge, ausgangseitig 170(±5) mm
Leitungsquerschnitt, eingangseitig 2x 20AWG
Leitungsquerschnitt, ausgangseitig 2x 22AWG
Abisolierlänge, eingangseitig 5,0 mm
Abisolierlänge, ausangseitig 5,0 mm



Abmessung



Anschlussplan



LED-TREIBER SS5-10C500-D3: Eingang 220 – 240 V (AC), Ausgang 500mA Konstantstrom mit Spannungsbereich 10 – 20 V (DC), dimmbar, Einbau-Installation.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge). Kompatible Dimmer bitte siehe das Bild „Compatible Dimmer“.
LEISTUNG: für einzelne LED oder LEDs in Reihenschaltung mit einem konstanten Betriebsstrom von 400 mA bis 600 mA und einer Gesamtleistung von 5 W bis 10 W.
MONTAGE: Schutzart IP65 (wasserdicht), Abmessung 58 x 36 x 20 mm (L x B x H), Umgebungstemperatur (ta) -20 – +60 °C, Max. Oberflächentemperatur (tc) 90 °C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, Lebensdauer > 50.000 Stunden.
