EAN: 4260608585064
ST-30M-DALI2 (300…900mA 30W)
Beschreibung
LED Trafo 300mA – 900mA 30W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

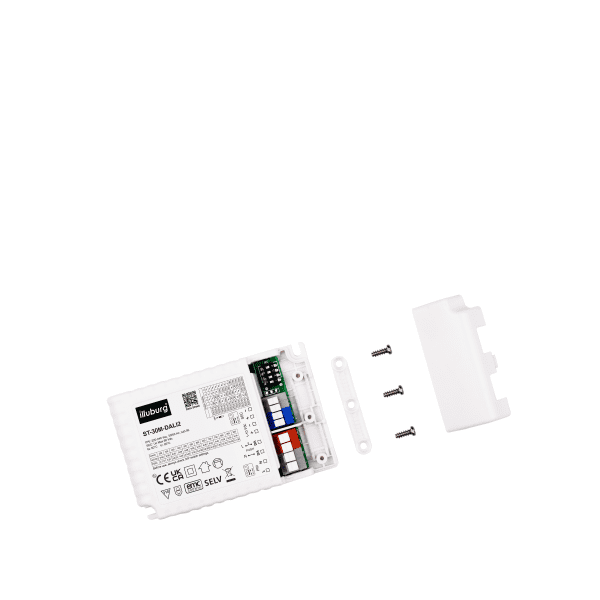

ST-30M-DALI2
LED-Netzteil mit einstellbarem Ausgangsstrom
30 W max., IP20, unabhängige Installation
dimmbar mit DALI2, 1-10V, PUSH (pri.)
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Eingangspannung | 198…264 Vac |
| Nennspannung(AC) | 220…240 Vac |
| Nennspannung(DC) | 200…240 Vdc |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | 0,95 Volllast, 230 Vac |
| Eingangstrom | 0,16 A max. Volllast, 230 Vac |
| Einschaltstrom | 8 A max. 50 us, 230 Vac |
| Ausgangsspannung | 9-58 Vdc |
| Ausgangsoptionen | 300 mA konstant, 9-58 Vdc, 2,7-17 W 350 mA konstant, 9-58 Vdc, 3-20 W 400 mA konstant, 9-58 Vdc, 3,6-23 W 450 mA konstant, 9-58 Vdc, 4-26 W 500 mA konstant, 9-58 Vdc, 4,5-29 W 550 mA konstant, 9-55 Vdc, 5-30 W 600 mA konstant, 9-50 Vdc, 5,4-30 W 650 mA konstant, 9-46 Vdc, 5,8-30 W 700 mA konstant, 9-42 Vdc, 6,3-30 W 750 mA konstant, 9-40 Vdc, 6,7-30 W 800 mA konstant, 9-38 Vdc, 7,2-30 W 850 mA konstant, 9-35 Vdc, 7,6-30 W 900 mA konstant, 9-34 Vdc, 8,1-30 W |
| Nennausgangsleistung | 30 W max. |
| Effizienz | 85 % max. |
| Lebensdauer | 5 Jahre Volllast 230 Vac |
| Dimming | DALI-2 (2-100%) (max. Leitungslänge: 300m) PUSH (Primär) (2-100%) 1-10V (2-100%) |
Betriebsbedingung
LED Trafo 300mA – 900mA 30W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -25…+50 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 85 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62493, EN 60598-1 EN 61000-3-2, EN 61000-3-3 EN 55015, EN 61547 |
| DALI protocol standard | IEC62386-102, IEC62386-207 DT6 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
LED Trafo 300mA – 900mA 30W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,75…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,75…1,5 mm² |
| Abisolierlänge, eingangseitig | 8 mm |
| Abisolierlänge, ausangseitig | 8 mm |
Abmessung
Anschlussplan
LED-Netzteil LS-30M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI2, Taster (PUSH, primär) dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 300 mA / 350 mA / 400 mA / 450 mA /500 mA / 550 mA / 600 mA / 650mA / 700 mA / 750 mA /800 mA /850 mA / 900 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 300 mA 2,7 – 17 W / 350 mA 3 – 20 W / 500 mA 4,5 – 29 W / 700 mA 6,3 – 30 W / 900 mA 8,1 – 30 W.
Dimmbarkeit: DALI2, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz Überspannungsschutz und Übertemperaturschutz vorhanden. Lebensdauer > 50.000 Stunden.
Montage: Schutzart IP20, Abmessung 103 x 67 x 22 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
