ST-46M-DALI2 (700…1050mA 46W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587693

Beschreibung

LED Trafo 700mA – 1050mA 46W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

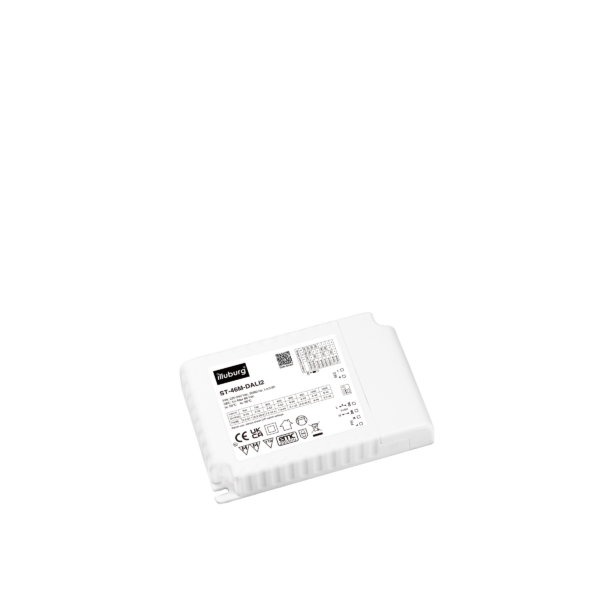

ST-46M-DALI2

LED-Netzteil mit einstellbarem Ausgangsstrom
46 W max., IP20, unabhängige Installation
dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Eingangspannung 198…264 Vac
Nennspannung(AC) 220…240 Vac
Nennspannung(DC) 200…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,95  Volllast, 230 Vac
Eingangstrom 0,23 A max.
Einschaltstrom < 20 A  100𝜇s, 230 Vac
Ausgangsspannung 9…53 Vdc
Ausgangsoptionen 700 mA, 9-53 Vdc, 6,3-37,1 W
750 mA, 9-53 Vdc, 6,8-39,8 W
800 mA, 9-53 Vdc, 7,2-42,4 W
850 mA, 9-53 Vdc, 7,6-45 W
900 mA, 9-50 Vdc, 8,1-45 W
950 mA, 9-48 Vdc, 8,5-45,6 W
1000 mA, 9-46 Vdc, 9-46 W
1050 mA, 9-44 Vdc, 9,5-46 W
Nennausgangsleistung 46 W max.
Effizienz 87% max.  Volllast, 230 Vac
Lebensdauer 50.000 h  @Ta Volllast
Dimmart DALI2, PUSH (pri.)
Dimmbereich 0…100 %



Betriebsbedingung

LED Trafo 700mA – 1050mA 46W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -25…+50 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 10…95 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja
Überspannungsschutz Ja
Übertemperaturschutz Ja


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen EN 61347-1, EN 61347-2-13
EN 55015, EN 61547,
EN 61000-3-2, EN 61000-3-3
DALI protocol standard IEC62386-102, IEC62386-207 DT6
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 8 mm
Abisolierlänge, ausangseitig 8 mm



Abmessung

LED Trafo 700mA – 1050mA 46W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator



Anschlussplan



LED-Netzteil ST-46M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI-2, Taster (PUSH, primär) dimmbar, flackerfrei, unabhängige Installation.

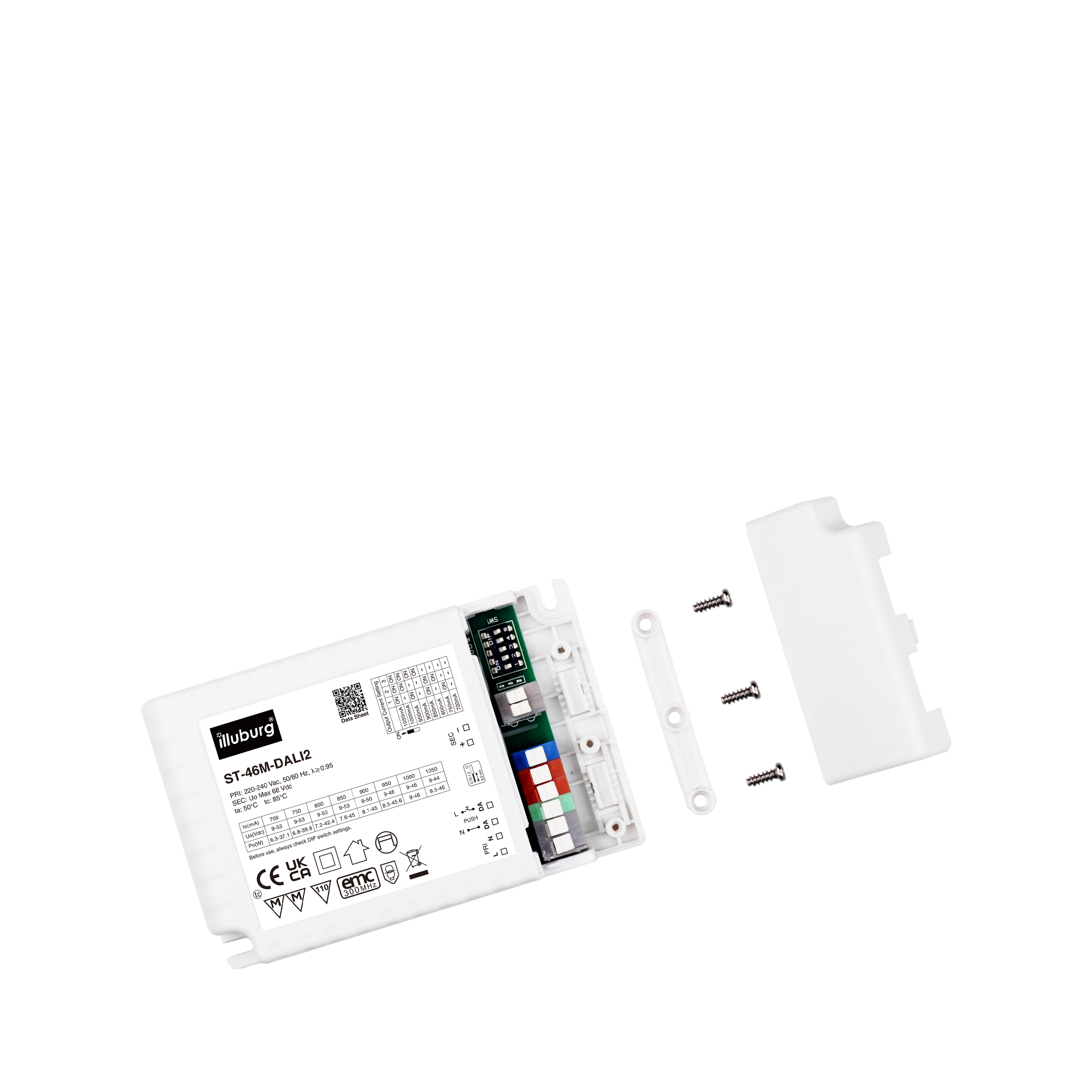

Multi-Ausgang:Einstellbarer Ausgang 700 mA / 750 mA / 850 mA / 900 mA / 950 mA / 1000 mA / 1050 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 700 mA: 6,5 – 37 W / 750 mA: 7 – 39,5 W / 800 mA: 7,5 – 42 W / 850 mA: 8 – 45 W / 900 mA: 8,5 – 45 W / 950 mA: 8,5 – 45,5 W / 1000 mA: 9 – 46 W / 1050 mA: 9,5 – 46 W.
Dimmbarkeit: DALI, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Sicherheit & Qualität: Schutzeinrichtung Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 50.000 Stunden.
Montage: Schutzart IP20, Abmessung 123 x 79 x 24 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
illuburg led trafo netzteil driver treiber transformator 700mA 750mA 850mA 900mA 950ma 1000mA 1050mA 0,7a 0,75a 0,85a 0,9a 0,95a 1a 1,05a flickerfree flackerfrei dc konstantstrom 20w 30w 40w 45w 20 30 40 45 watt dimmbar dimmable dali 2 PUSH led-streifen lampe
LED Trafo 700mA – 1050mA 46W dimmbar DALI 2 Push IP20
