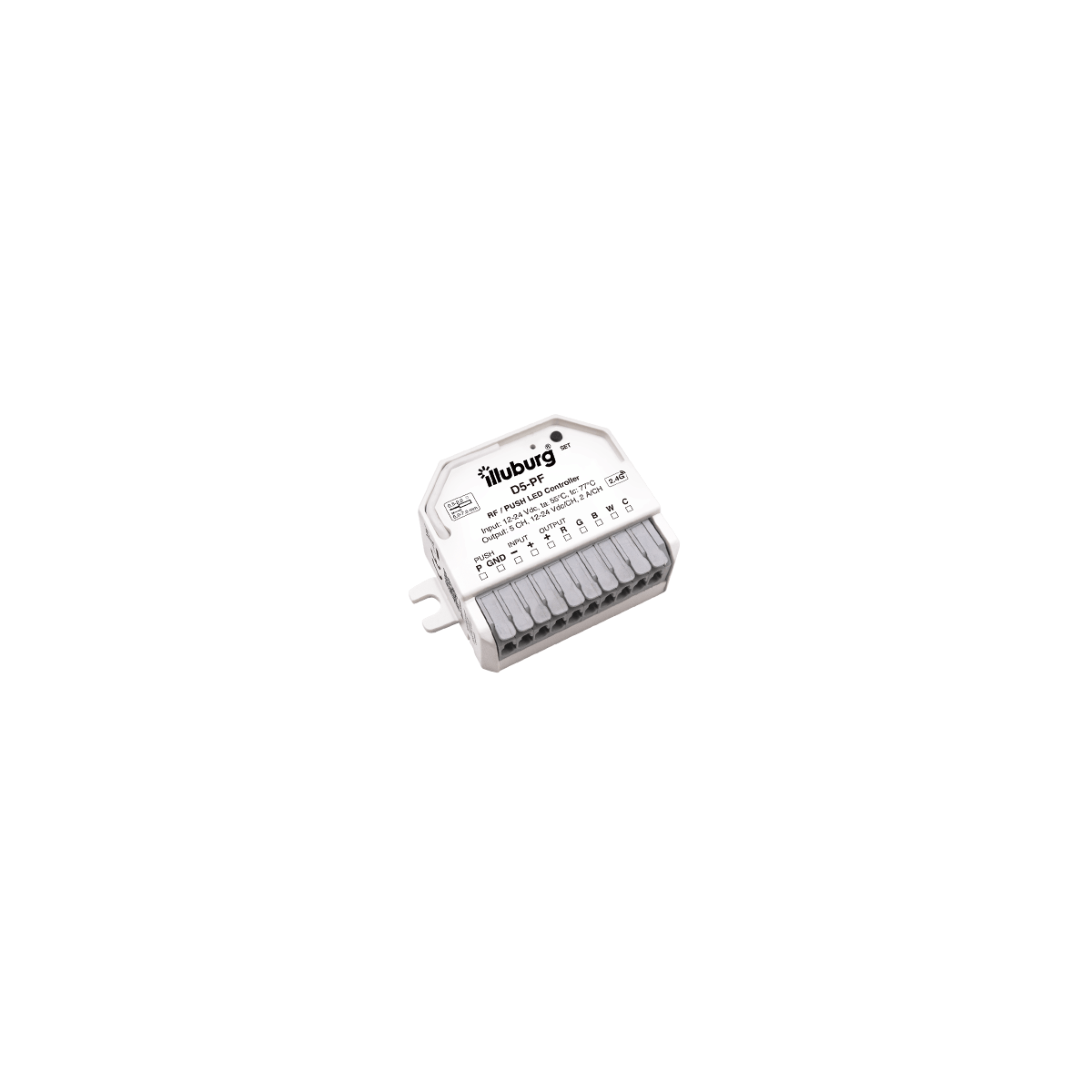

RF-Controller für mehrfarbigen LED-Streifen, 5 Kanäle
D5-PF
RF-Controller für mehrfarbigen LED-Streifen, 5 Kanäle
IP20, Unterputz-Installation
Elektrische Daten
| Eingangsspannung | 12…24 Vdc |
| Ausgangsspannung | 12…24 Vdc |
| Ausgangsstrom | 10 A max. |
| Ausgangsleistung | 120 W max. 12 Vdc 240 W max. 24 Vdc |
| Eingangssignal | RF 2.4 GHz, PUSH |
| PWM-Frequenz | 8 KHz |
| Steuerungsabstand | 30 m (hindernisfrei) |
| Dimmbereich | 0…100% |
| Dimmstufe | 4096 |
| Dimmkurve | Logarithmisch |
| Lebensdauer | 5 Jahre |
Betriebsbedingung
RF-Controller für mehrfarbigen LED-Streifen, 5 Kanäle
| Umgebungstemperatur (ta) | -20…+55 °C |
| Max. Oberflächentemperatur (tc) | 77 °C |
| Schutzart | IP20 |
Schutzeinrichtung
RF-Controller für mehrfarbigen LED-Streifen, 5 Kanäle
| Übertemperaturschutz | Ja |
| Verpolungsschutz | Ja |
Normen & Zertifikate
| Normen | EN 55015, EN 61547 EN 301489-1, EN 301489-17 EN 61347-1, EN 61347-2 |
| Funkanlagen | EN 300 328, EN 300 440 |
| Kennzeichen | CE, RoHs |
Verkabelung
| Art des Anschlusses | Federhebelklemme |
| Leitungsquerschnitt | 0,5…2,0 mm² |
| Abisolierlänge | 6…7 mm |

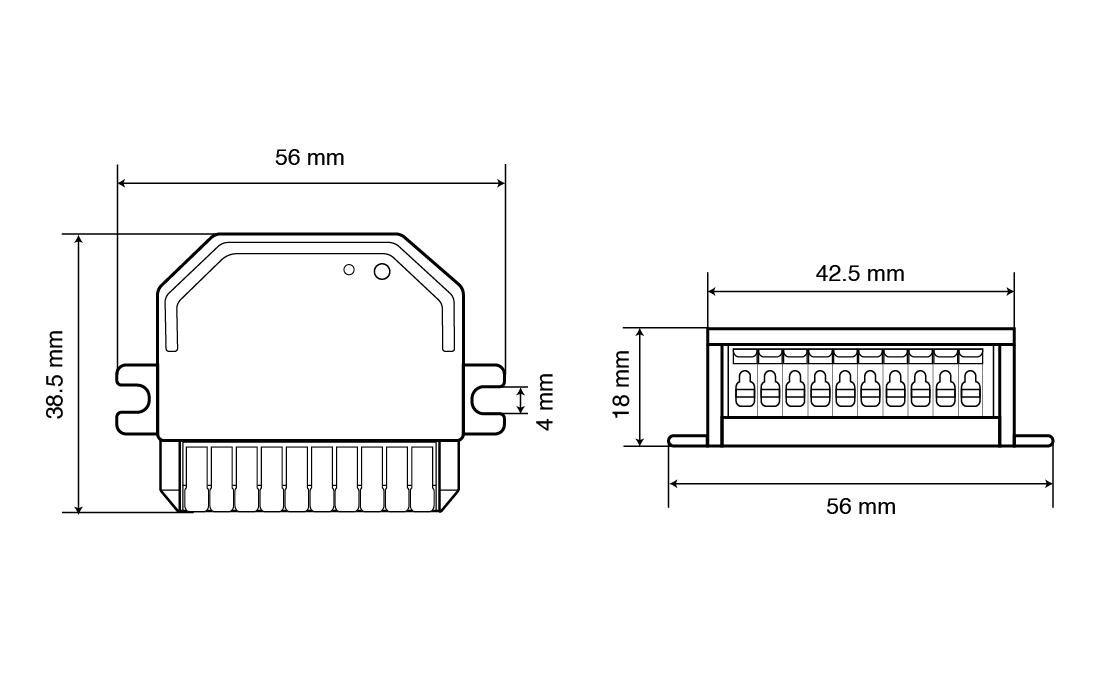

Abmessung

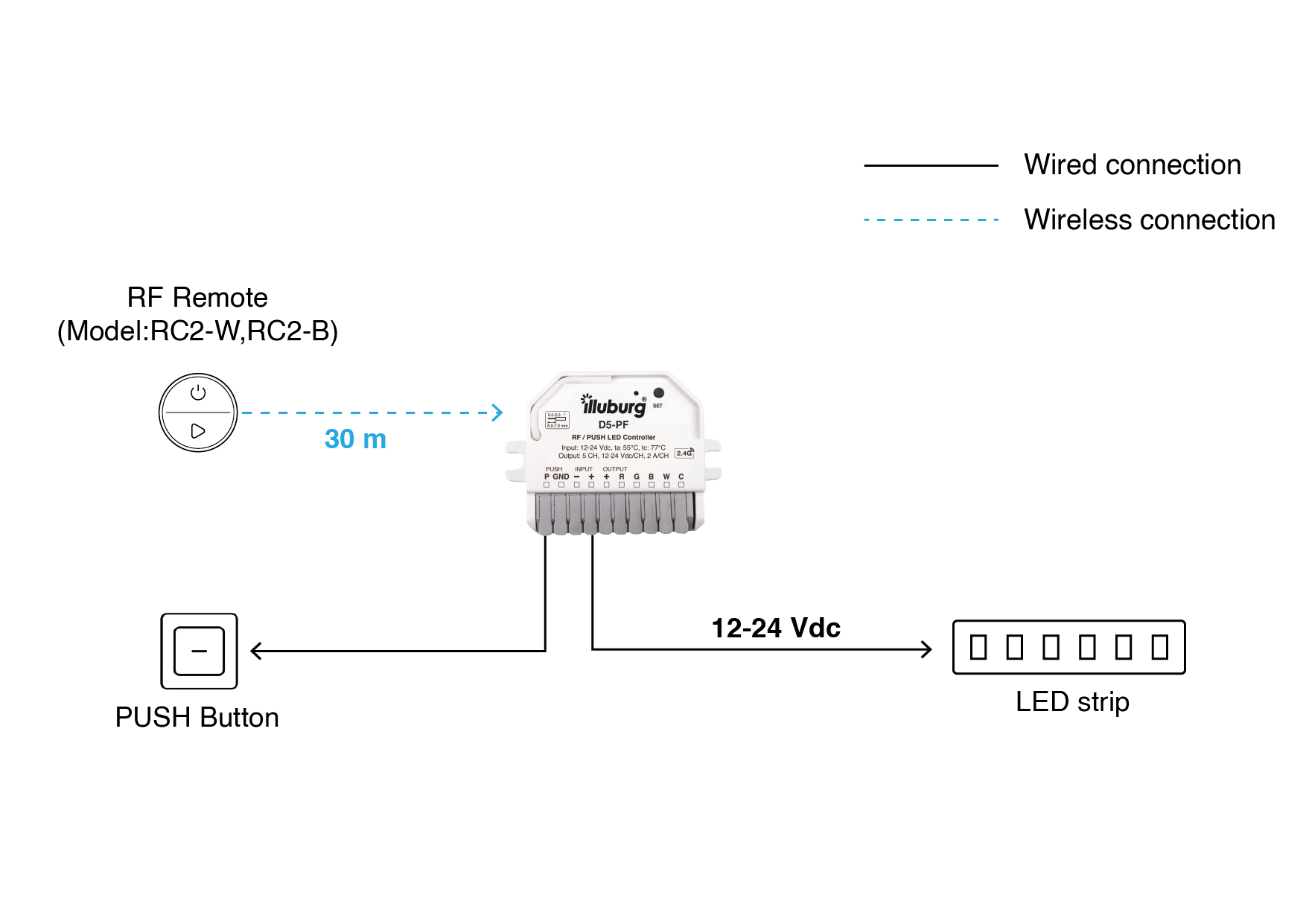

Anschlussplan
