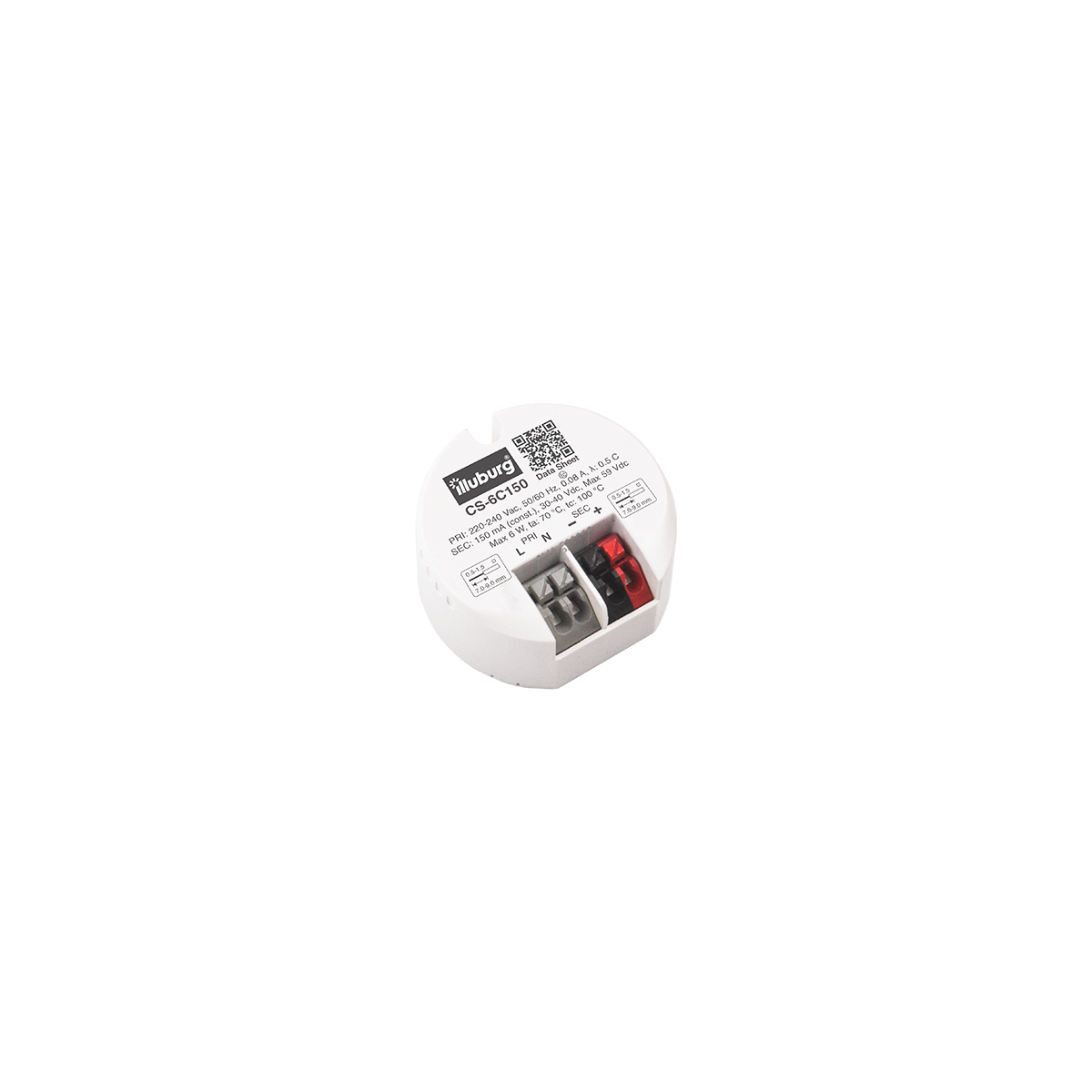

CS-6C150
LED-Netzteil mit einstellbarem Ausgangsstrom
30…40 Vdc, 4,5…6 W, IP20, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,5C |
| Eingangstrom | 0,08 A max. |
| Einschaltstrom | 5,76 A max. |
| Ausgangsspannung | 30…40 Vdc |
| Ausgangsstrom | 150 mA |
| Ausgangsleistung | 6 W |
| Effizienz | ≥ 80 % |
| Lebensdauer | > 50.000 h |
| Dimmbar | Nein |
Betriebsbedingung
illuburg LED Trafo 150mA 6W IP20 Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -20…+70 °C |
| Max. Oberflächentemperatur (tc) | 100 °C |
| Zulässige rel. Luftfeuchte | 20…90 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungsschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
illuburg LED Trafo 150mA 6W IP20 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Normen | EN 62384, EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, EN 61000-4-5 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
| Art der Installation | Einbau-Installation |
| Art des Anschluss | Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,5…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,5…1,5 mm² |
| Abisolierlänge, eingangseitig | 7…9 mm |
| Abisolierlänge, ausangseitig | 7…9 mm |

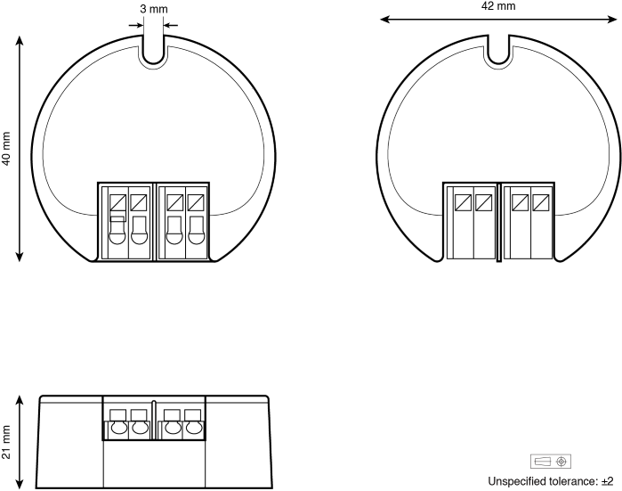

Abmessung

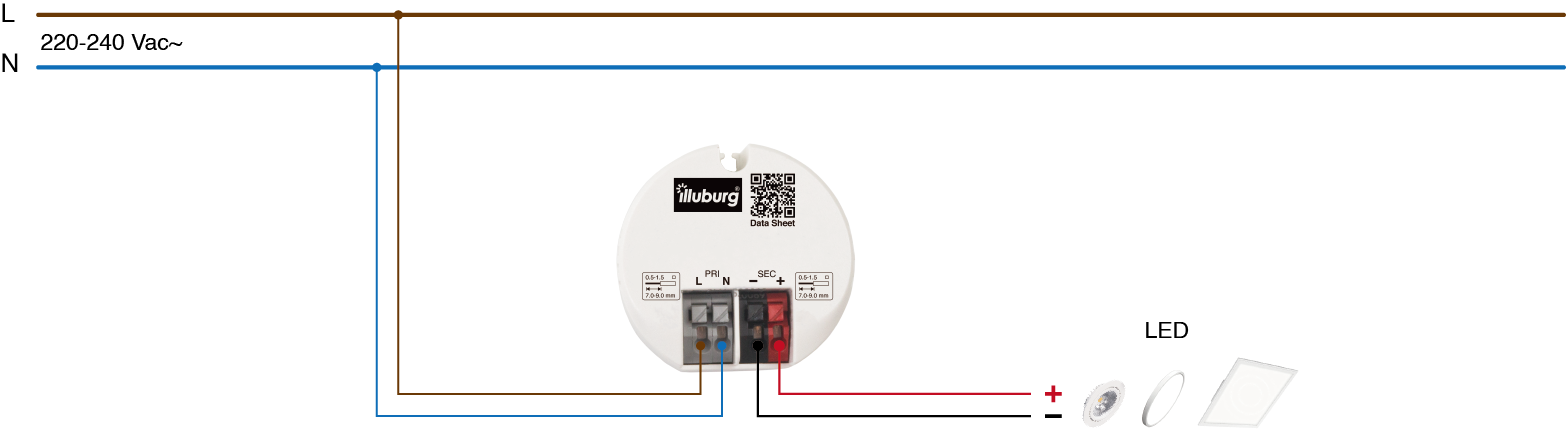

Anschlussplan
LED-TREIBER CS-6C150: Eingang 220 – 240 V (AC), Ausgang 150 mA Kosntantstrom mit Spannungsbereich 30 – 40 V (DC), nicht dimmbar, unabhängige Installation.
LEISTUNG: für einzelne LED oder LEDs in Reihenschaltung mit einem konstanten Betriebsstrom von 150 mA und einer Gesamtleistung von 4,5 W bis 6 W.
FLICKERFREE: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 42 x 21 mm (D x H), Umgebungstemperatur (ta) -20 – +70 °C, Max. Oberflächentemperatur (tc) 100 °C. Anschluss durch Federkraftklemmen, bitte siehe auch die Bildanleitung für weitere Details.
SICHERHEIT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen: CE, UKCA, Lebensdauer > 50.000 Stunden.
