EAN: 4260608588935
SS-12CM-DALI2 (100…700mA 12W)
Beschreibung
LED Trafo 100mA – 700mA 12W dimmbar DALI 2 Push flickerfree flackerfrei Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

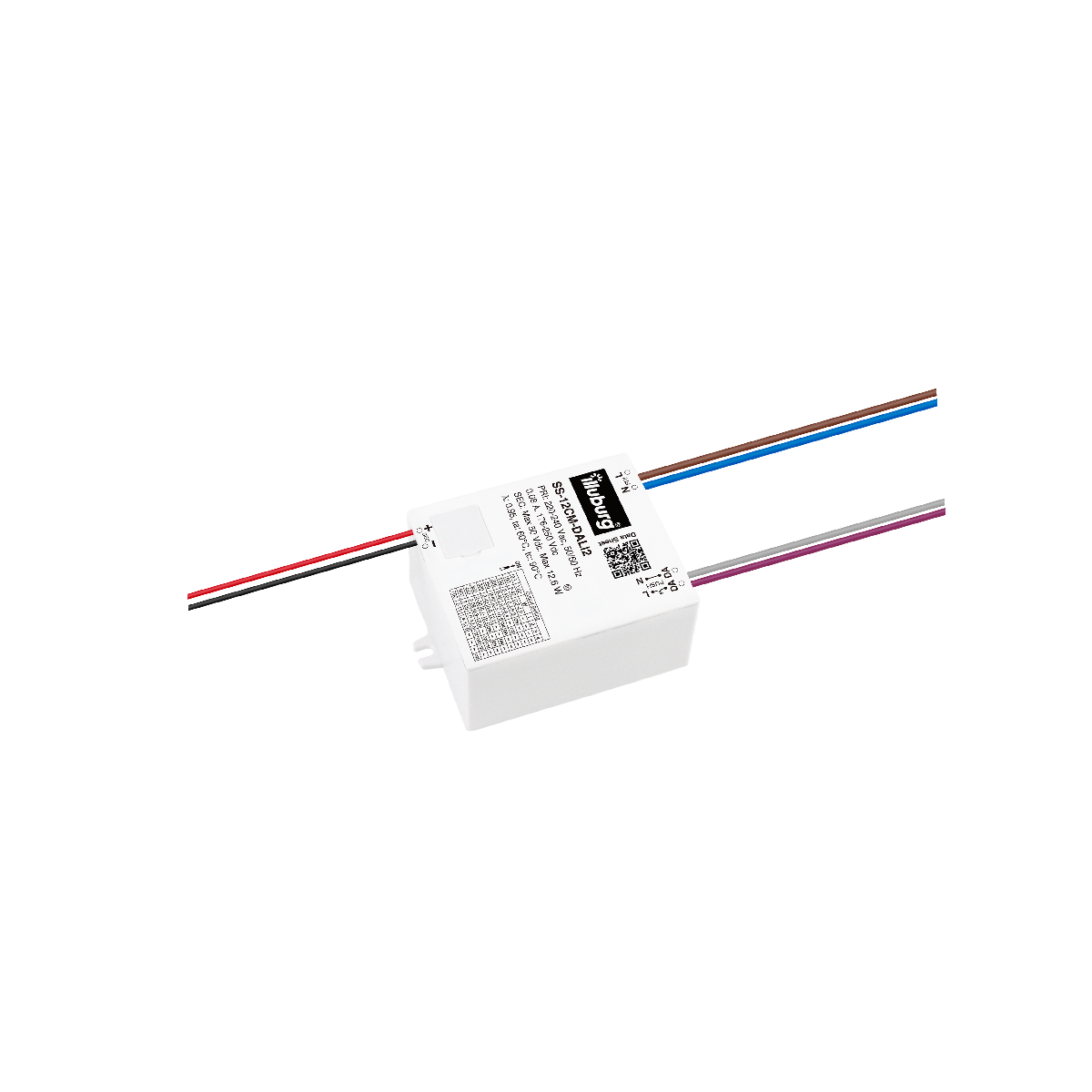

SS-12CM-DALI2
LED-Netzteil mit einstellbarem Ausgangsstrom
12,6 W max., IP20, Einbau-Installation
Dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangsspannung | 198…264 Vac |
| Eingangsspannung (DC) | 176…250 Vdc |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | 0,95 |
| Eingangstrom | 0,08 A max. |
| Einschaltstrom | 10 A max. |
| Leerlaufverlust | ≤ 0,5 W |
| Ausgangsoptionen | 100 mA, 2…42 Vdc, 0,2…4,2 W 150 mA, 2…42 Vdc, 0,3…6,3 W 200 mA, 2…42 Vdc, 0,4…8,4 W 250 mA, 2…42 Vdc, 0,5…10,5 W 300 mA, 2…42 Vdc, 0,6…12,6 W 350 mA, 2…36 Vdc, 0,7…12,6 W 450 mA, 2…28 Vdc, 0,9…12,6 W 500 mA, 2…25 Vdc, 1…12,5 W 700 mA, 2…18 Vdc, 1,4…12,6 W |
| Effizienz | 80 % |
| Lebensdauer | > 50.000 h |
| Dimmart | DALI-2 (0,1-100 %), Primary PUSH (0,1-100 %) |
LED Trafo 100mA – 700mA 12W dimmbar DALI 2 Push flickerfree flackerfrei Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
Betriebsbedingung
| Umgebungstemperatur (ta) | -20…+60 °C |
| Max. Oberflächentemperatur (tc) | 90 °C |
| Zulässige rel. Luftfeuchte | 5…85 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überspannungsschutz | Ja * |
| Übertemperaturschutz | Ja * |
| Leerlaufschutz | Ja * |
| Überlastschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 55015, EN 61547, EN 62384 EN 61000-3-2, EN 61000-3-3 |
| DALI Normen (DT-6) | EN 62386-101, EN 62386-102 EN 62386-207, EN 62386-251 EN 62386-252, EN 62386-253 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
LED Trafo 100mA – 700mA 12W dimmbar DALI 2 Push flickerfree flackerfrei Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
Installation
| Kabellänge, eingangseitig | 180 ± 10 mm |
| Kabellänge, ausgangseitig | 180 ± 10 mm |
| Kabellänge, DALI | 180 ± 10 mm |
| Kabelquerschnitt, eingangseitig | 2 x 0,75 mm² |
| Kabelquerschnitt, ausgangseitig | 2 x 22 AWG |
| Kabelquerschnitt, DALI | 2 x 0,5 mm² |
| Kabelende, eingangseitig | 10 mm |
| Kabelende, ausangseitig | 10 mm |
| Kabelende, DALI | 10 mm |
Abmessung
Anschlussplan
LED-TREIBER SS-12CM-DALI2: Eingang 220 – 240 V (AC), Ausgang 100 – 700 mA Kosntantstrom, dimmbar, Einbau-Installation.
DIMMBARKEIT: DALI-2, Taster (PUSH, primär) dimmbar. Die Informationen über die Verkabelung bitte sehen den Schaltplan der zugehörigen Dimmart.
MULTI-AUSGANG: Einstellbarer Ausgang (Ausgangsstrom: Leistungsbereich) 100 mA: 0,2 – 4,2 W / 200 mA: 0,4 – 8,4 W / 350 mA: 0,7 – 12,6 W / 500 mA: 1 – 12,5 W / 700 mA: 1,4 – 12,6 W, Einstellung durch DIP-Schalter. Die kompletten Einstellungsoptionen bitte sehen die Liste unten in der Produktbeschreibung.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 65 x 43 x 24 mm (L x B x H), Umgebungstemperatur (ta) -20 – +60 °C, Max. Oberflächentemperatur (tc) 90 °C.
SICHERHEIT: Schutzeinrichtung Überlastschutz, Kurzschlussschutz, Überspannungsschutz und Übertemperaturschutz vorhanden. Prüfzeichen: CE, UKCA.
