LS-16CS-DALI2
LED-Netzteil mit einstellbarem Ausgangsstrom
16,2 W max., IP20, Unabhängige Installation
Dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangsspannung | 198…264 Vac |
| Eingangsspannung (DC) | 176…280 Vdc |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | 0,95 |
| Eingangstrom | 0,11 A max. |
| Einschaltstrom | 2,38 A max. |
| Leerlaufverlust | ≤ 0,5 W |
| Ausgangsoptionen | 100 mA, 2,5…42 Vdc, 0,3…4,2 W 150 mA, 2,5…42 Vdc, 0,4…6,3 W 200 mA, 2,5…42 Vdc, 0,5…8,4 W 250 mA, 2,5…42 Vdc, 0,7…10,5 W 300 mA, 2,5…42 Vdc, 0,8…12,6 W 350 mA, 2,5…42 Vdc, 0,9…14,7 W 400 mA, 2,5…40 Vdc, 1…16 W 450 mA, 2,5…36 Vdc, 1,2…16,2 W |
| Effizienz | 85 % |
| Lebensdauer | > 50.000 h |
| Dimmart | DALI-2 (1-100 %), Primary PUSH (1-100 %) |
LED Trafo 100mA – 450mA 16W dimmbar DALI 2 Push flickerfree flackerfrei Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
Betriebsbedingung
| Umgebungstemperatur (ta) | -20…+45 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 20…90 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungsschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13, EN 62384, EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, EN 62493, EN 61000-4-5 |
| DALI Normen (DT-6) | IEC 62386-101,102, 207, 251, 252, 253 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
LED Trafo 100mA – 450mA 16W dimmbar DALI 2 Push flickerfree flackerfrei Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
Installation
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,5…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,5…1,5 mm² |
| Abisolierlänge, eingangseitig | 8…9 mm |
| Abisolierlänge, ausangseitig | 8…9 mm |

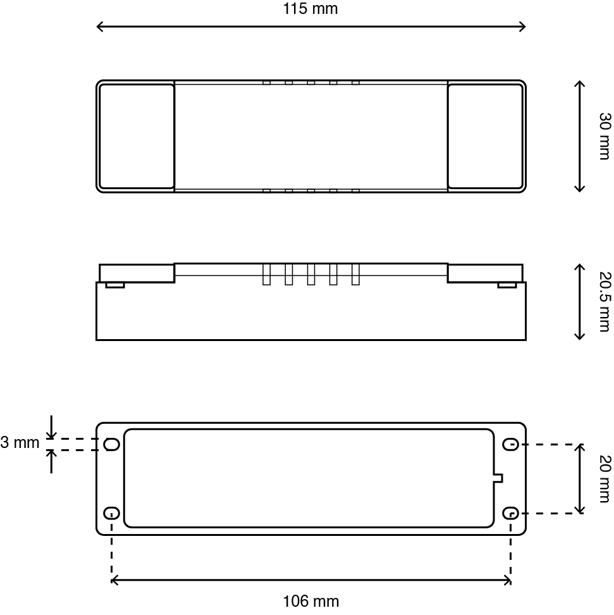

Abmessung
Anschlussplan
LED-TREIBER LS-16CS-DALI2: Eingang 220 – 240 V (AC), Ausgang 100 – 450 mA Kosntantstrom, dimmbar, unabhängige Installation, Anschluss durch Federkraftklemmen.
DIMMBARKEIT: DALI-2, Taster (PUSH, primär) dimmbar. Die Informationen über die Verkabelung bitte sehen den Schaltplan der zugehörigen Dimmart.
MULTI-AUSGANG: Einstellbarer Ausgang (Ausgangsstrom: Leistungsbereich) 100 mA: 0,3 – 4,2 W / 150 mA: 0,4 – 6,3 W / 200 mA: 0,5 – 8,4 W / 250 mA: 0,7 – 10,5 W / 300 mA: 0,8 – 12,6 W / 350 mA: 0,9 – 14,7 W / 400 mA: 1 – 16 W / 450 mA: 1,2 – 16,2 W, Einstellung durch DIP-Schalter.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 115 x 30 x 21 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85 °C.
SICHERHEIT: Schutzeinrichtung Überlastschutz, Kurzschlussschutz, Überspannungsschutz und Übertemperaturschutz vorhanden. Prüfzeichen: CE, UKCA.
