SS-45V24 (24V 45W)
Beschreibung

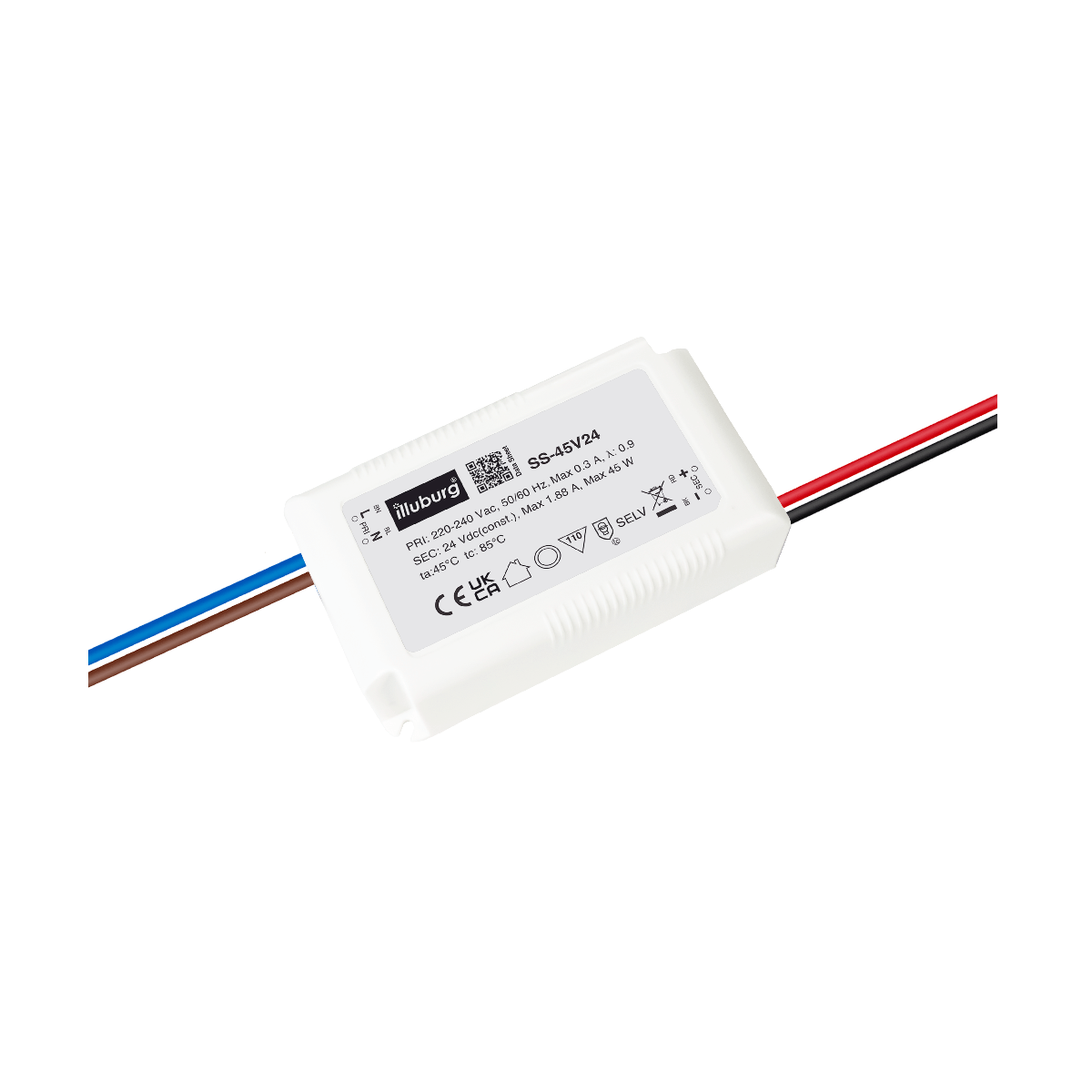

Illuburg LED Trafo 24V 45W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber
SS-45V24
LED-Netzteil für 24 Vdc Konstantspannung
1,88 A (45 W) max., IP20, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,9 C Volllast, 230 Vac |
| Eingangstrom | 0,3 A max. Volllast, 198 Vac |
| Leerlaufverluste | ≤ 0,5 W |
| Einschaltstrom | 30 A max. |
| Schutzleiterstrom | < 0,7 mA |
| Ausgangsspannung | 24 Vdc |
| Ausgangsstrom | 0…1,88 A |
| Nennausgangsleistung | 45 W max. |
| Effizienz | ≥ 85 % |
| Lebensdauer | > 50.000 h |
| Dimmbar | Nein |
LED Trafo 24V 45W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber
Betriebsbedingung
| Umgebungstemperatur (ta) | -20…+45 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 20…90 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * 105…150 % |
| Überspannungsschutz | Ja * > 25,2 Vdc |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Illuburg LED Trafo 24V 45W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62384, EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
| Kabellänge, eingangseitig | 135 ± 5 mm |
| Kabellänge, ausgangseitig | 135 ± 5 mm |
| Kabelquerschnitt, eingangseitig | 2 x 0,5 mm² (20 AWG) |
| Kabelquerschnitt, ausgangseitig | 2 x 0,5 mm² (20 AWG) |
| Kabelende, eingangseitig | 6 mm verzinnt |
| Kabelende, ausangseitig | 6 mm verzinnt |
Abmessung
Anschlussplan
LED-TREIBER SS-18V24: Eingang 220 – 240 V (AC), Ausgang 24 V (DC) Konstantpannung, nicht dimmbar, Einbau-Installation.
LEISTUNG: für LEDs (Streifen, Lampen) bis max. 18 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
FLICKERFREE: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 69 x 35 x 23 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85°C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA. Lebensdauer > 30.000 Stunden.
