EAN: 4260608582148

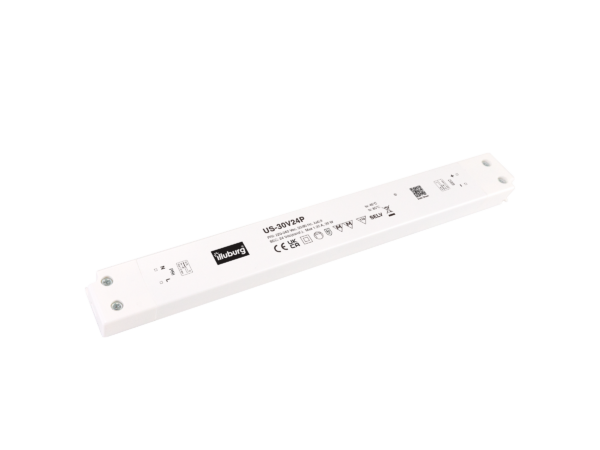

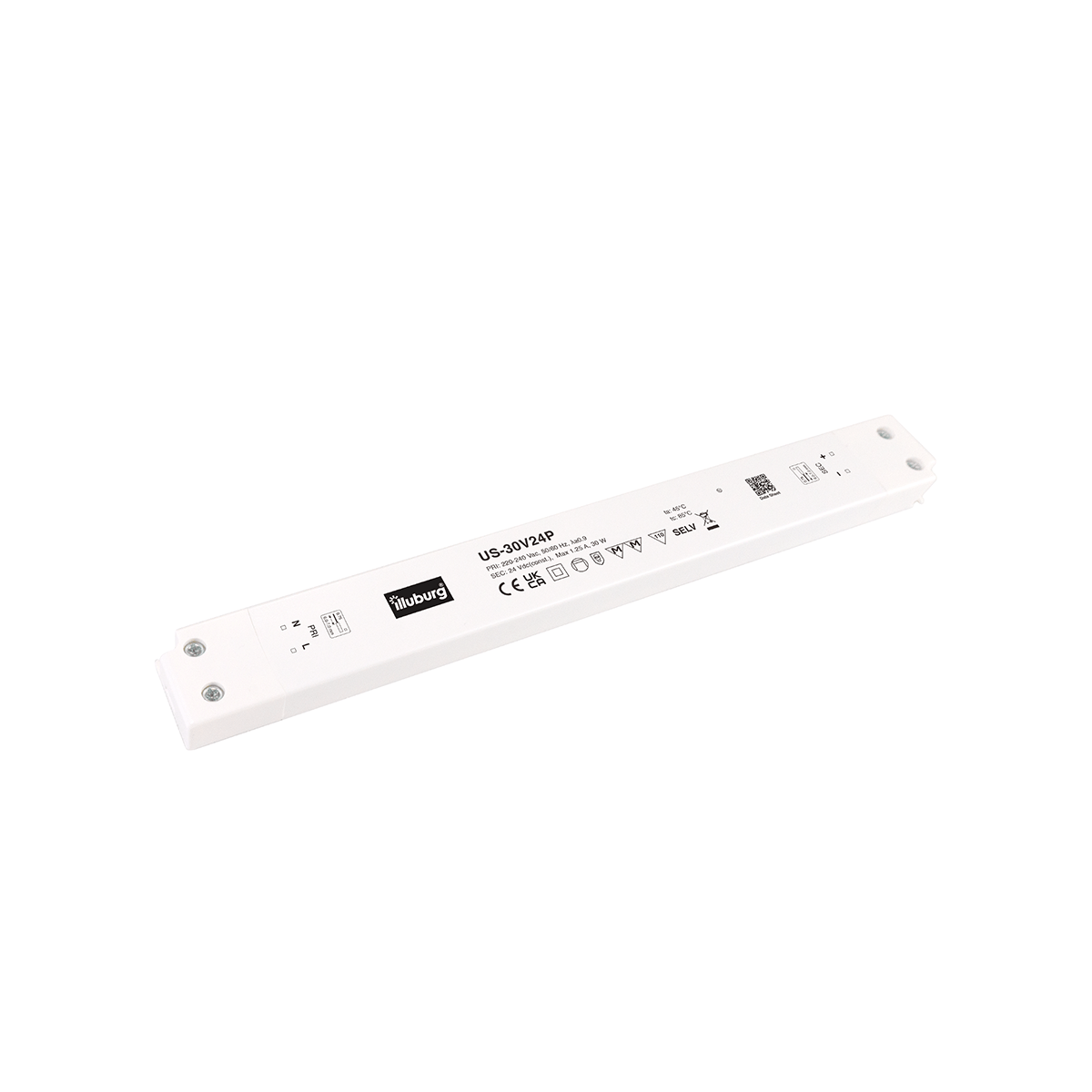

US-30V24P (24V 30W)
Beschreibung
US-30V24P
LED-Netzteil für 24 Vdc Konstantspannung
1,25 A (30 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,95 Volllast, 230 Vac |
| Eingangstrom | 0,5 A max. |
| Leerlaufverluste | ≤ 0,5 W |
| Einschaltstrom | 30 A max. |
| Schutzleiterstrom | < 0,75 mA |
| Ausgangsspannung | 24 Vdc |
| Ausgangsstrom | 0…1,25 A |
| Nennausgangsleistung | 30 W max. |
| Effizienz | ≥ 85 % |
| Lebensdauer | > 50.000 h |
| Dimmbar | Nein |
LED Trafo 24V 30W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
Betriebsbedingung
| Umgebungstemperatur (ta) | -20…+45 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungsschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
LED Trafo 24V 30W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62493, EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |

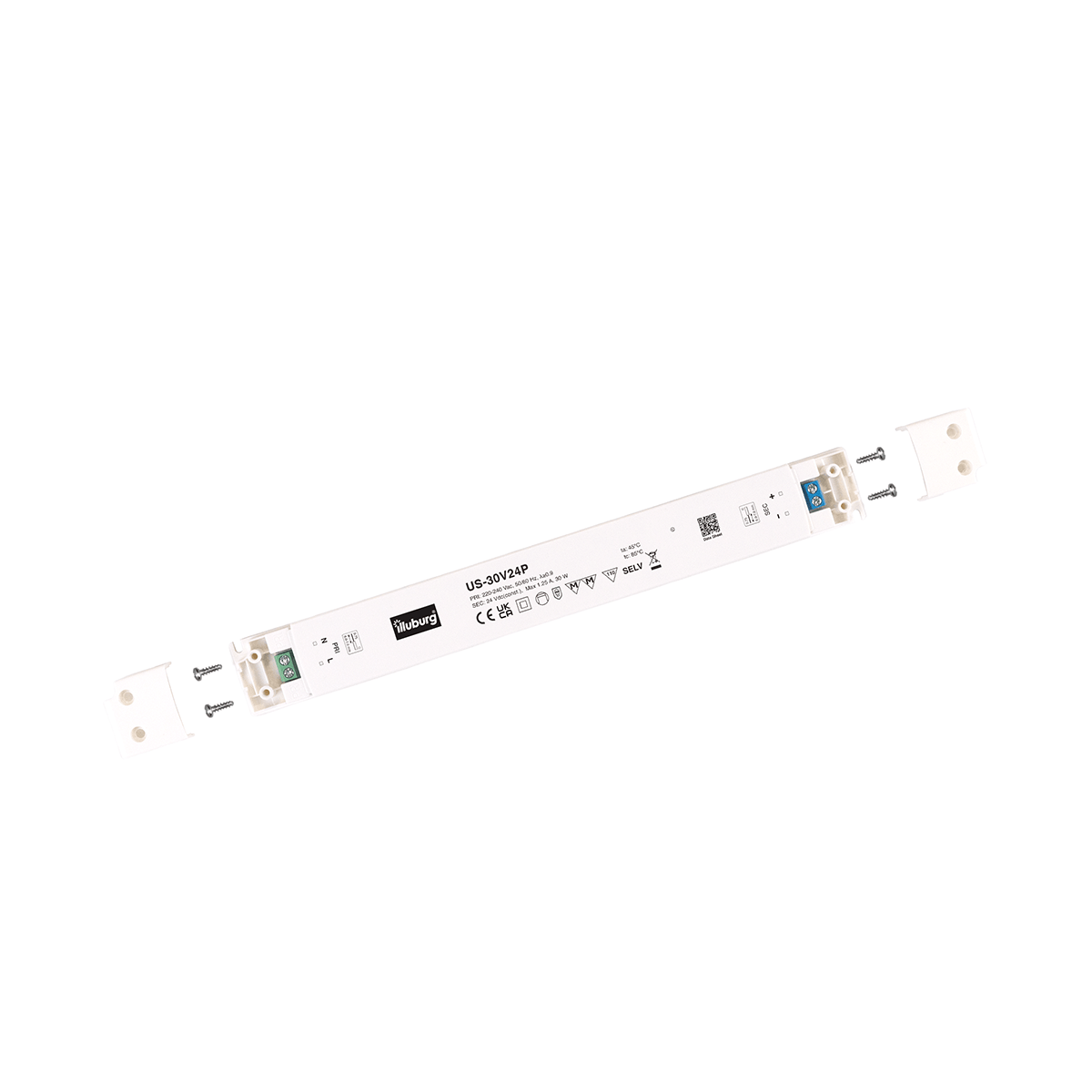

Installation
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Schraubklemme |
| Leitungsquerschnitt, eingangseitig | 0,75 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,75 mm² |
| Abisolierlänge, eingangseitig | 6,0…7,0 mm |
| Abisolierlänge, ausangseitig | 6,0…7,0 mm |
Abmessung
Anschlussplan
LED-Netzteil US-30V24P: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), nicht dimmbar, flackerfrei, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 30 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 251 x 30 x 16 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85 °C.
SICHERHEIT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden.
QUALITÄT: Prüfzeichen CE, UKCA, MM (Einbau in Möbel, Decke und Wand möglich), Lebensdauer > 50.000 Stunden.
huatec led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 20w 25w 30w 20 25 30 watt slim flach dünn möbel möbeleinbau led-streifen lampe flickerfree flackerfrei
LED Trafo 24V 30W Slim Flach Bauform
