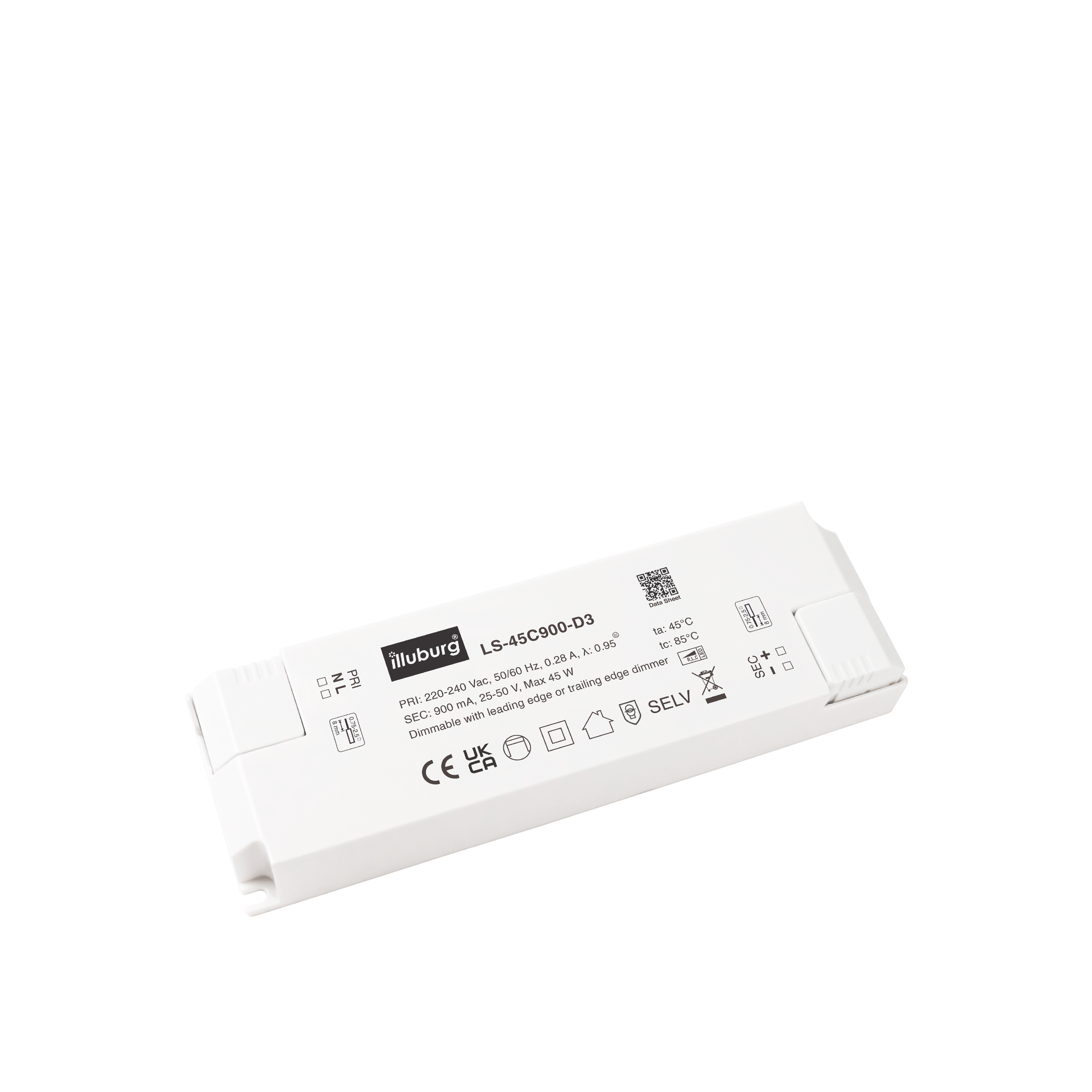

LS-45C900-D3 (900mA 45W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587730

Beschreibung

LED Trafo 900mA 45W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

LS-45C900-D3

LED-Netzteil für 900 mA Konstantstrom
25…50 Vdc, 22,5…45 W, IP20, unabhängige Installation
TRIAC (Phasenan- & Phasenabschnitt) dimmbar

Elektrische Daten

Nennspannung 220…240 Vac
Eingangsspannungsbereich 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,95    Volllast
Eingangstrom 0,28 A
Einschaltstrom 5A    th = 100 us, Kaltstart
Ausgangsspannung 25…50 Vdc
Ausgangsstrom 900 mA
Nennausgangsleistung 22,5…50 W
Effizienz 86 %    Volllast
Lebensdauer 50.000 h
Dimmart TRIAC (Phasenan- & Phasenabschnitt)
Dimmbereich 1…100%



Betriebsbedingung

LED Trafo 900mA 45W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 80 °C
Zulässige rel. Luftfeuchte 5…85 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungsschutz Ja *   Eingang: 264 Vac max.
     Ausgang: < 57 V
Leerlaufschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen EN 61347-1, EN 61347-2-13,
EN 60598-1, EN 62493
EN 57710, EN 61000-3-2, EN 61000-3-3
EN 55015, EN 61547
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

LED Trafo 900mA 45W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation

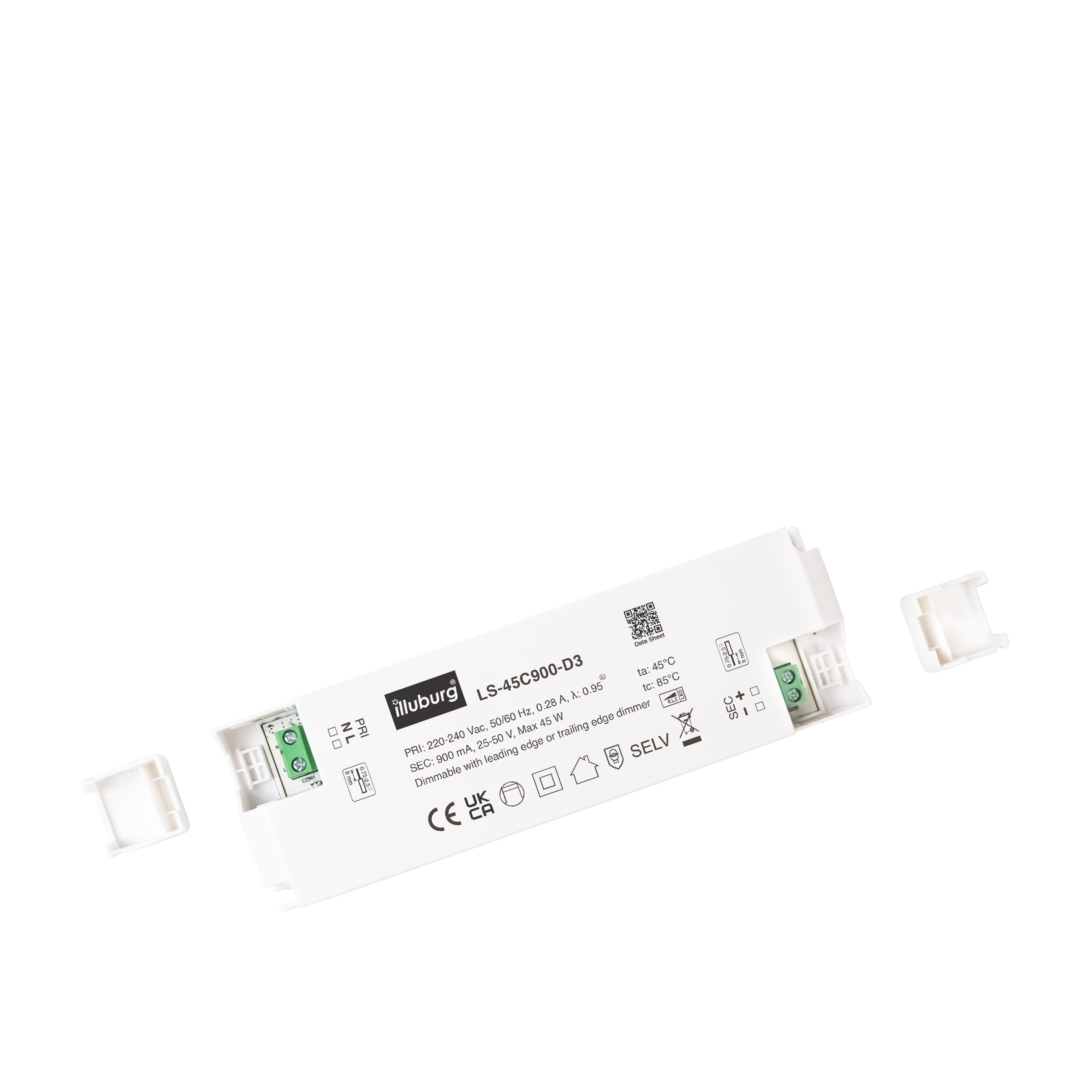

Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung



Anschlussplan

LED-TREIBER LS-45C900-D3: Eingang 220 – 240 V (AC), Ausgang 900mA Konstantstrom mit Spannungsbereich 25 – 50 V (DC), dimmbar, unabhängige Installation, Anschluss durch Schraubklemmen.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge). Kompatible Dimmer bitte siehe das Bild „Compatible Dimmer“.
LEISTUNG: für einzelne LED oder LEDs in Reihenschaltung mit einem konstanten Betriebsstrom von 800 mA bis 1000 mA und einer Gesamtleistung von 23 W bis 45 W.
MONTAGE: Schutzart IP20, Abmessung 166 x 52 x 24 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 80 °C. Einbau in die Möbel, Decke und Wand möglich.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, MM, Lebensdauer > 50.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 900ma 900 ma dc konstantstrom gleichstrom dimmbar triac 25w 30w 40w 45w 25 30 40 45 watt möbel decke wand einbau
LED Trafo 900mA 45W dimmbar IP20
