EAN: 4260608585293

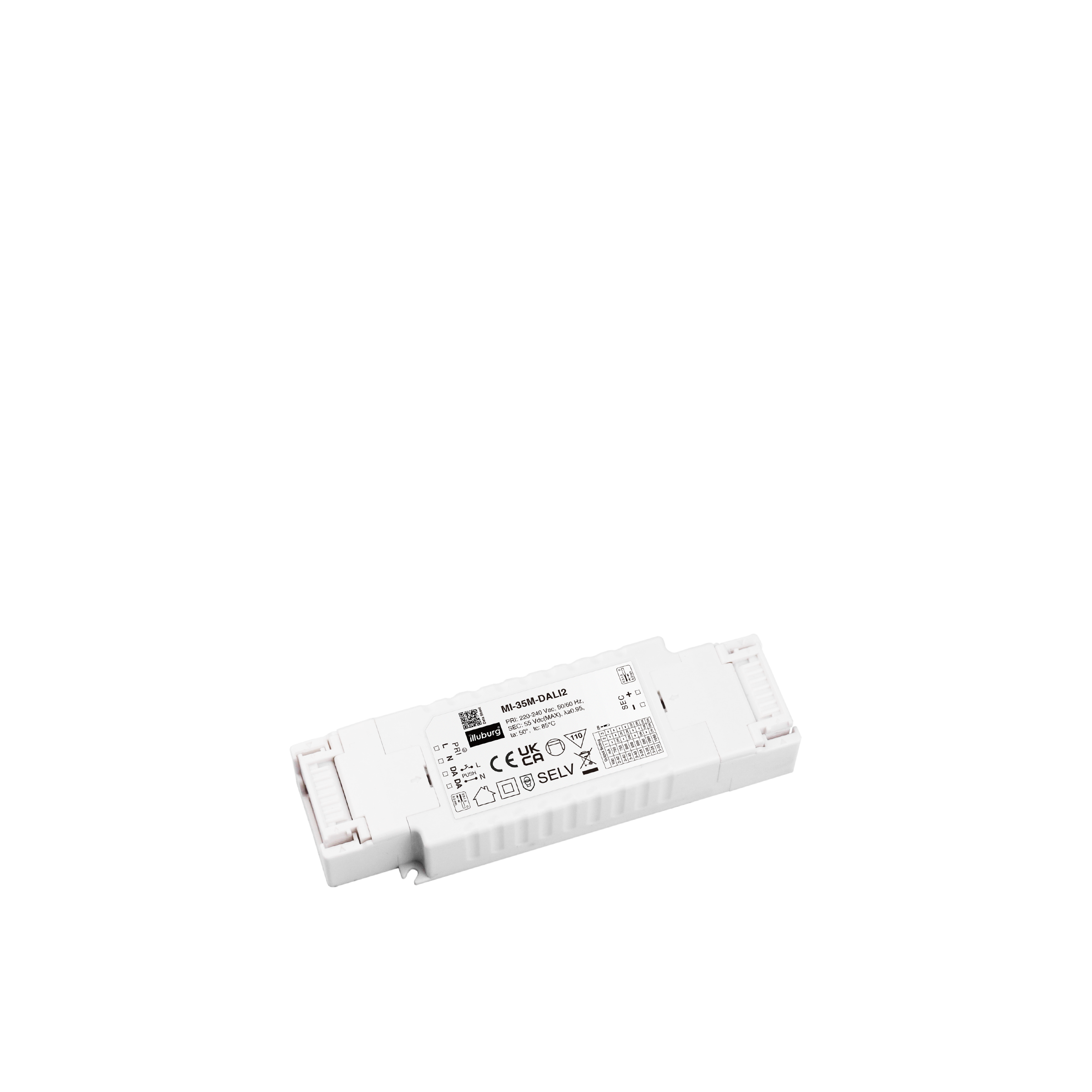

MI-35M-DALI2 (700…1050mA 35W)
Beschreibung
LED Trafo 700mA – 1050mA 35W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
MI-35M-DALI2
LED-Netzteil mit einstellbarem Ausgangsstrom
35 W max., IP20, unabhängige Installation
dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Eingangspannung | 198…264 Vac |
| Nennspannung(AC) | 220…240 Vac |
| Nennspannung(DC) | 200…240 Vdc |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,95 Volllast, 230 Vac |
| Eingangstrom | 0,2 A max. |
| Einschaltstrom | ＜15 A 100𝜇s, 230 Vac |
| Ausgangsspannung | 3…40 Vdc |
| Ausgangsstrom | 700 mA, 3-40 Vdc, 2,1-28 W 750 mA, 3-40 Vdc, 2,3-28 W 800 mA, 3-40 Vdc, 2,4-32 W 850 mA, 3-40 Vdc, 2,6-34 W 900 mA, 3-38 Vdc, 2,7-34,2 W 950 mA, 3-36 Vdc, 2,9-34 W 1000 mA, 3-35 Vdc, 3-35 W 1050 mA, 3-33 Vdc, 3,2-34,7 W |
| Nennausgangsleistung | 35 W max. |
| Effizienz | 87 % Volllast, 230 Vac |
| Lebensdauer | 5 Jahre Ta, Volllast, 230 Vac |
| Dimming | DALI-2 (2-100%) (max. Leitungslänge: 300M) PUSH (Primär) (2-100%) (max. Leitungslänge: 20M) |
Betriebsbedingung
LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -25…+50 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Überspannungschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3 |
| DALI protocol standard | IEC62386-102, IEC62386-207 DT6 |
| Prüfzeichen | CE, UKCA |
Installation
LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Art der Installation | Unabhängige Installation |
| Art des Anschluss | Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,5…1,0 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,5…1,0 mm² |
| Abisolierlänge, eingangseitig | 6…8 mm |
| Abisolierlänge, ausangseitig | 6…8 mm |
Abmessung
Abmessung mit Zugentlastung
Abmessung ohne Zugentlastung
Anschlussplan
LED-Netzteil MI-35M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI2, dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 700 mA / 750 mA / 800 mA / 850 mA / 900 mA / 950 mA / 1000 mA/ 1050 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 700 mA 2,1 – 28 W / 750 mA 2,3 – 28 W / 800 mA 2,4 – 32 W / 850 mA 2,6 – 34 W / 900 mA 2,7 – 34,2 W / 950 mA 2,9 – 34 W / 1000 mA 3 – 35 W / 1050 mA 3,2 – 34,7 W.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI-2, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz vorhanden. Lebensdauer > 40.000 Stunden.
Montage: Schutzart IP20, Abmessung 136 x 43 x 24 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
