SS7-20V12 (12V 20W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587846

Beschreibung

HuaTec LED Trafo 12V 24W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

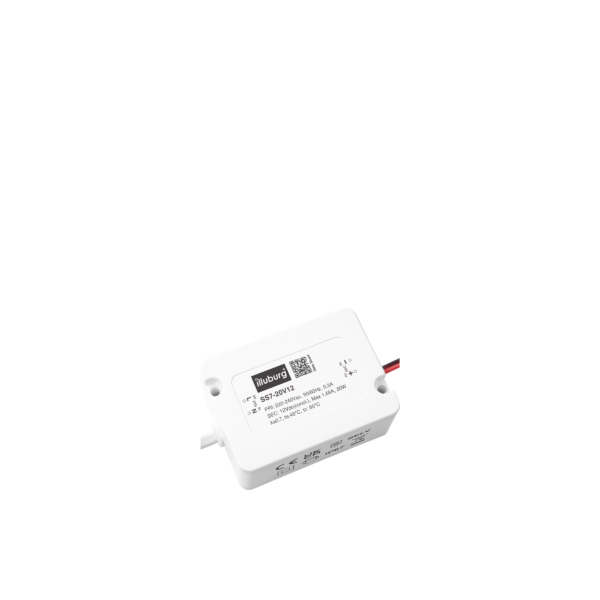

SS7-20V12

LED-Netzteil für 12 Vdc Konstantspannung
1,66 A (20 W) max., IP67, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Eingangspannung 198…264 Vac
Nennspannung 220…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,7 Volllast, 220…240 Vac
Eingangstrom 0,3 A max.  Volllast, 220…240 Vac
Leerlaufverluste ≤ 0,5 W
Einschaltstrom 30 A max.
Ausgangsspannung 12 Vdc
Ausgangsstrom 0…1,66 A
Nennausgangsleistung  20 W max.
Effizienz ≥ 79 % Volllast, 230Vac
Lebensdauer > 30.000 h
Dimmbar Nein



Betriebsbedingung

HuaTec LED Trafo 12V 24W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 20…90%
Schutzklasse Klasse II
Schutzart IP67



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungschutz Ja *


(1) Der Ausgang schaltet sich aus und kann wiederherstellt werden, nachdem das Problem beseitigt und der Netzteil erneut gestartet wird.



Normen & Zertifikate

HuaTec LED Trafo 12V 24W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Normen EN 61347-1, EN 61347-2-13
EN 55015, EN61547, EN 62493
EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Art der Installation Einbau Installation
Kabellänge, eingangseitig 190 ± 10 mm
Kabellänge, ausgangseitig 190 ± 10 mm
Kabelquerschnitt, eingangseitig 2 x 0. 5 mm²
Kabelquerschnitt, ausgangseitig 2 x 22 AWG
Kabelende, eingangseitig 4 mm verzinnt
Kabelende, ausangseitig 4 mm verzinnt



Abmessung



Anschlussplan

LED-Netzteil SS7-20V12: LED Trafo Konstantpannung, Eingang 198 – 264 V (AC), Ausgang 12 V (DC), nicht dimmbar, Einbau-Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 20 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Abmessung 57 x 40 x 26 mm (L x B x H), Schutzart IP67, Umgebungstemperatur (ta) -20 – +45 °C. Geeignet für Möbeleinbau.
Sciherheit & Qualität: Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE,UKCA Möbelzulassung, Lebensdauer > 30.000 Stunden.
huatec led trafo netzteil driver treiber transformator 12v 12 volt dc konstantspannung gleichspannung ip65 ip67 wasserdicht wasserfest 20W 30W 40w 20 30 40 watt led-streifen lampe
LED Trafo 12V 20W Wasserdicht IP67
