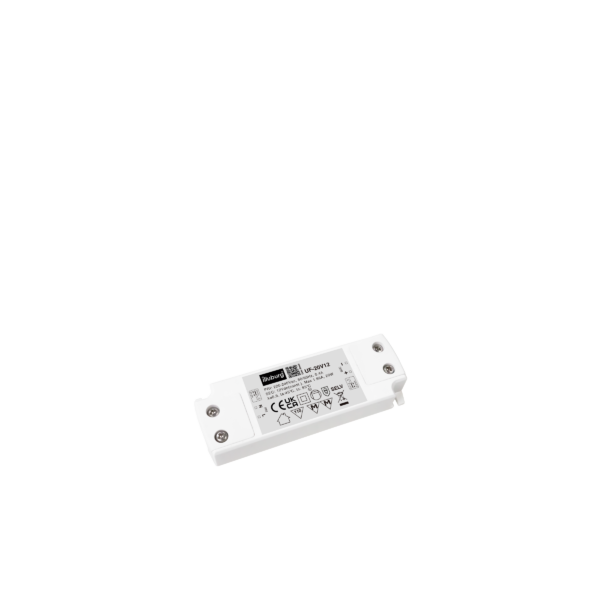

UF-20V12 (12V 20W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587969

Beschreibung

LED Trafo 12V 20W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

UF-20V12

LED-Netzteil für 12 Vdc Konstantspannung
1,66 A (20 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,9   Volllast, 220…240 Vac
Eingangstrom 0,4 A max.   Volllast, 220…240 Vac
Leerlaufverluste ≤0,5 W
Ausgangsspannung 12 Vdc
Ausgangsstrom 0…1,66 A
Nennausgangsleistung 20 W max.
Effizienz ≥ 79 %
Lebensdauer > 30.000 h
Dimmbar Nein



Betriebsbedingung

LED Trafo 12V 20W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 85 °C
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 12V 20W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Normen EN 61347-1, EN 61347-2-13
EN 62493, EN 55015, EN61547
EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,5…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,5…1,5 mm²
Abisolierlänge, eingangseitig 7,0…9,0 mm
Abisolierlänge, ausangseitig 7,0…9,0 mm



Abmessung



Anschlussplan


LED-Netzteil UF-20V12: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 12 V (DC), nicht dimmbar, flackerfrei, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen, GU5,3 / MR16, G4 / MR11) bis 20 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Schutzart IP20, Abmessung 103 x 36 x 16 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85 °C. Anschluss durch Schraubklemmen.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 30.000 Stunden.
huatec led trafo netzteil driver treiber transformator 12v 12 volt dc konstantspannung gleichspannung 5w 10w 15w 20w 5 10 15 20 watt slim flach dünn möbel möbeleinbau led-streifen lampe gu5.3 mr16 g4 mr11 flickerfree flackerfrei
LED Trafo 12V 20W Slim Flach Bauform
