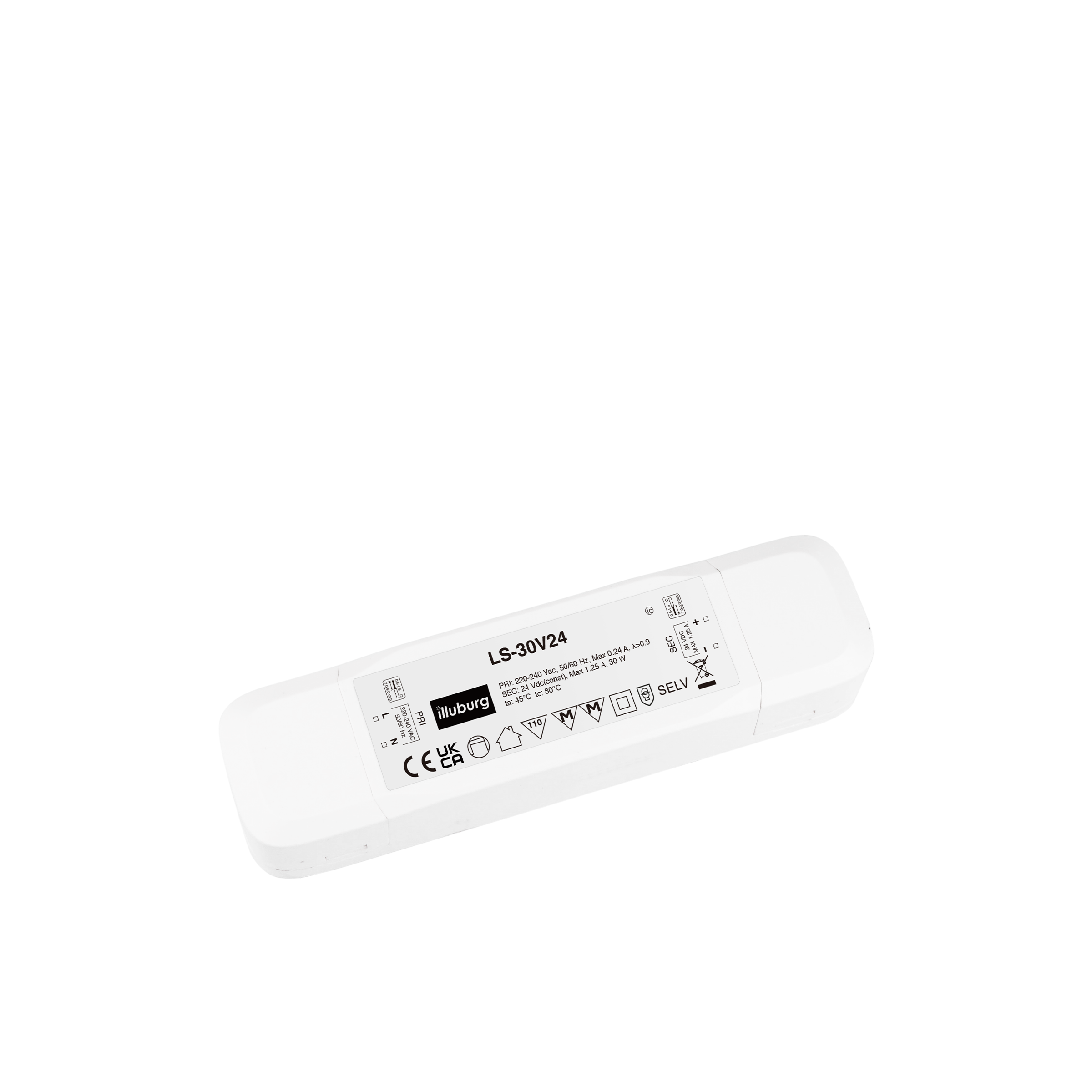

LS-30V24 (24V 30W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608582735

Beschreibung

LED Trafo 24V 30W Konstantspannung für LED Streifen Lampen Flickerfree Möbeleinbau LED Netzteil Driver Treiber Transformator

LS-30V24

LED-Netzteil für 24 Vdc Konstantspannung
1,25 A (30 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,9   220…240 Vac
Eingangstrom 0,24 A max.   Volllast, 198 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 20 A max.
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…1,25 A
Nennausgangsleistung 30 W max.
Effizienz ≥ 87 %
Lebensdauer > 30.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 30W Konstantspannung für LED Streifen Lampen Flickerfree Möbeleinbau LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -25…+45 °C
Max. Oberflächentemperatur (tc) 80 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >25,2 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 30W Konstantspannung für LED Streifen Lampen Flickerfree Möbeleinbau LED Netzteil Driver Treiber Transformator

Normen EN 61347-1, EN 61347-2-13
EN 62493, EN 55015
EN 61547, EN62384
EN 61000-3-2, EN 61000-3-3
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja

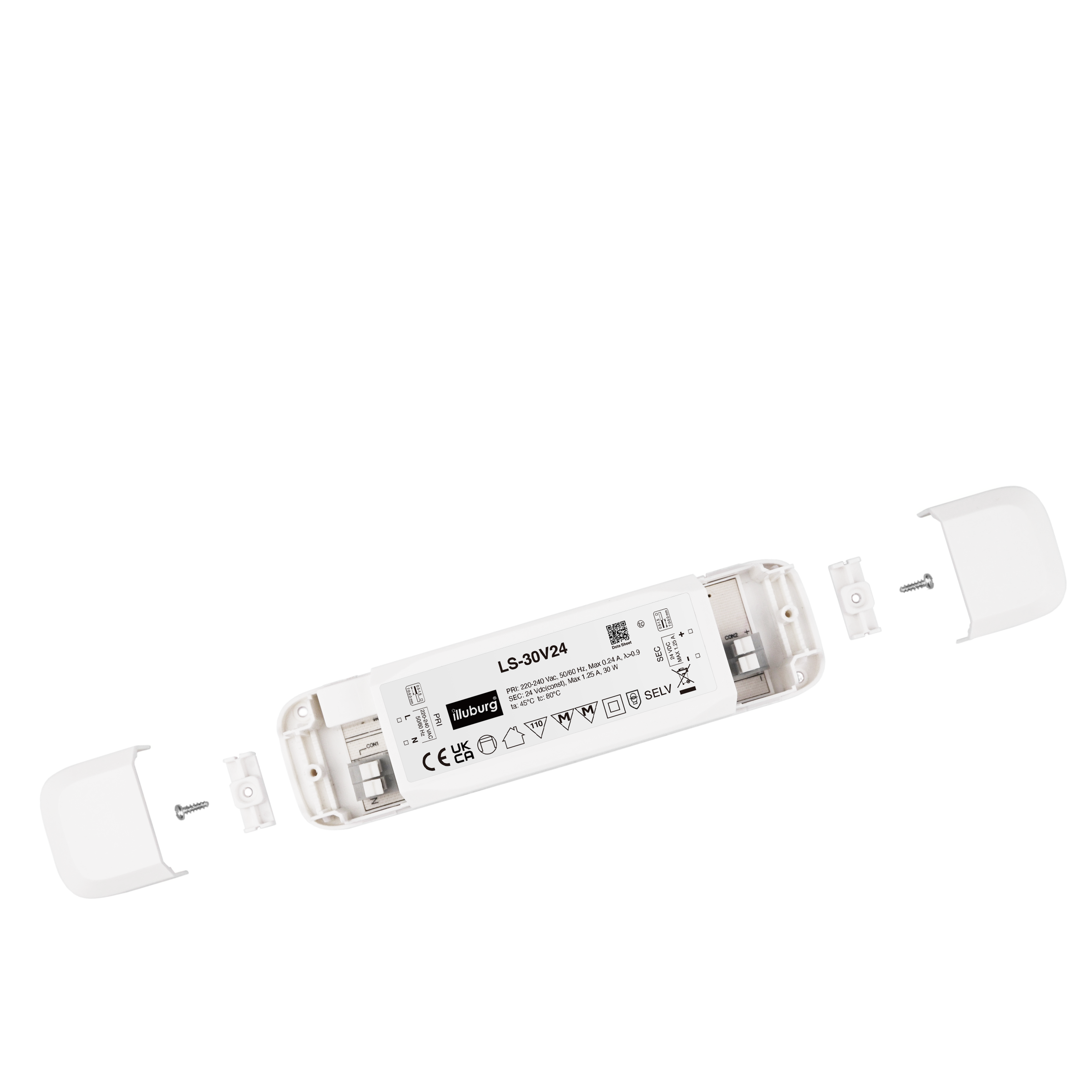

Installation

Art der Installation Unabhängige Installation
Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,5…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,5…1,5 mm²
Abisolierlänge, eingangseitig 7,0…9,0 mm
Abisolierlänge, ausangseitig 7,0…9,0 mm



Abmessung



Anschlussplan


LED-Netzteil LS-30V24: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 30 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 30.000 Stunden.
Montage: Schutzart IP20, Abmessung 160 x 42 x 30 mm (L x B x H), Umgebungstemperatur (ta) -25 – +45 °C, Max. Oberflächentemperatur (tc) 80°C. Kompakte Bauform mit Möbelzulassung, geeignet für Möbeleinbau. Einfacher Anschluss durch Schraubklemmen.
huatec eaglerise led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 20w 25w 30w 20 25 30 watt möbel möbeleinbau led-streifen lampe flickerfree flackerfrei
LED Trafo 24V 30W Flickerfree IP20
