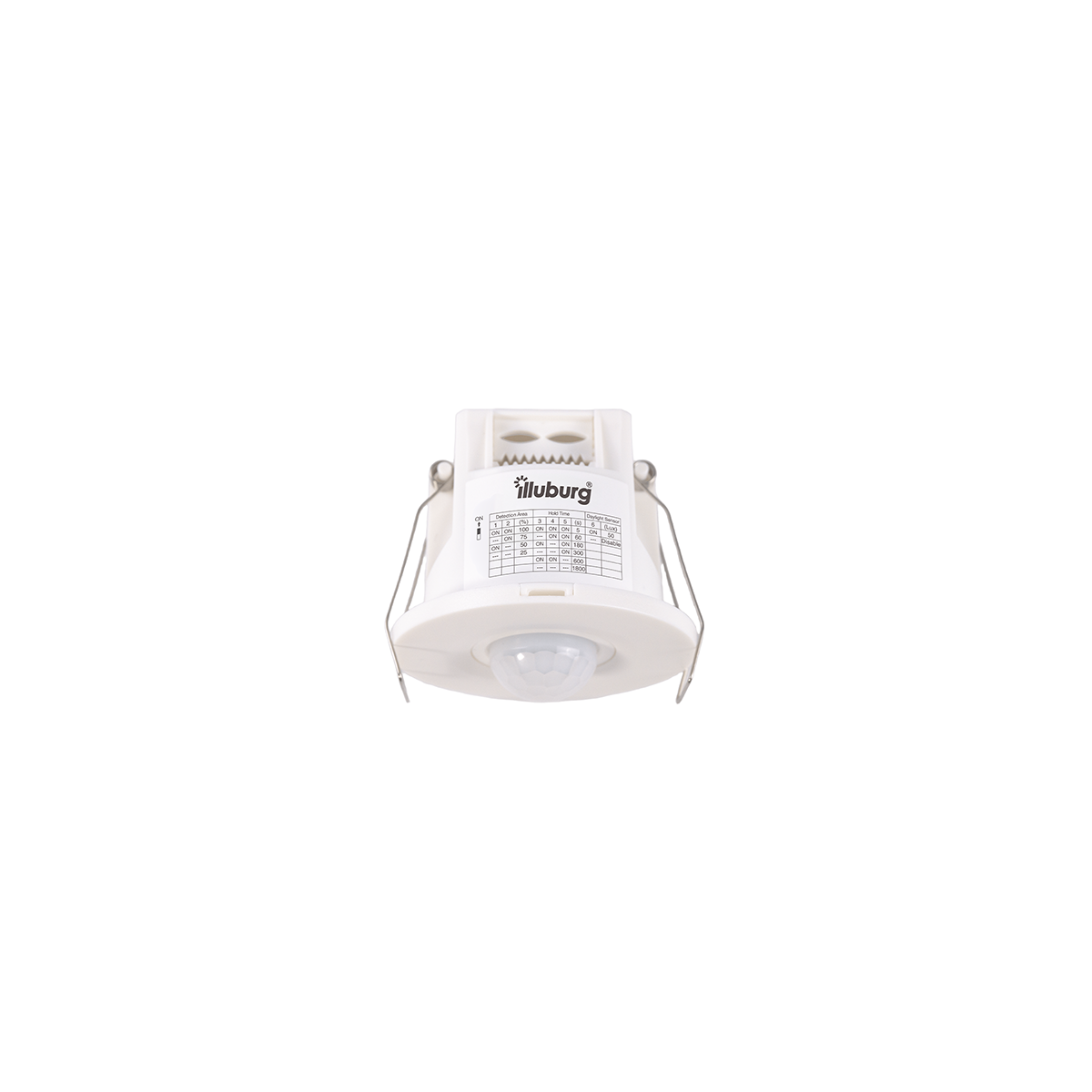

illuburg PIR Bewegungsmelder Innen Unterputz Decken Montage Infrarot Sensor Detektionsbereich 8 Meter mit Tag/Nacht Detektor
IC60
PIR-Bewegungsmelder mit EIN/AUS Funktion
Detektionsbereich, Einschaltzeit, Tageslichthelligkeit einstellbar
IP20, Einbau-Installation
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Arbeitsmodus | EIN/AUS Funktion |
| Nennlast | 400 W LED / Induktive Last 800 W Resistive Last |
| Einschaltzeit | 5 s / 1 min / 3 min / 5 min / 10 min / 30 min einstellbar via DIP-Schalter |
| Detektionsbereich | 100 / 75 / 50 / 25 % einstellbar via DIP-Schalter |
| Tageslichthelligkeit | 50 lux / deaktiviert einstellbar via DIP-Schalter |
| Detektionsradius | 2,5…4 m |
| Detektionswinkel | 90 ° |
| Montagehöhe | 2,5…6 m |
| Lebensdauer | > 30.000 h |
| Dimmbar | Nein |
Betriebsbedingung
illuburg PIR Bewegungsmelder Innen Unterputz Decken Montage Infrarot Sensor Detektionsbereich 8 Meter mit Tag/Nacht Detektor
| Umgebungstemperatur (ta) | -25…+50 °C |
| Schutzklasse | II |
| Schutzart | IP20 |
Normen & Zertifikate
| Normen | EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 EN 60669-1, EN 60669-2-1 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
illuburg PIR Bewegungsmelder Innen Unterputz Decken Montage Infrarot Sensor Detektionsbereich 8 Meter mit Tag/Nacht Detektor
| Art der Installation | Einbau-Installation |
| Art des Anschluss | Schraubklemme |
| Leitungsquerschnitt, eingangseitig | 0,75…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,75…1,5 mm² |
| Abisolierlänge, eingangseitig | 6…8 mm |
| Abisolierlänge, ausangseitig | 6…8 mm |

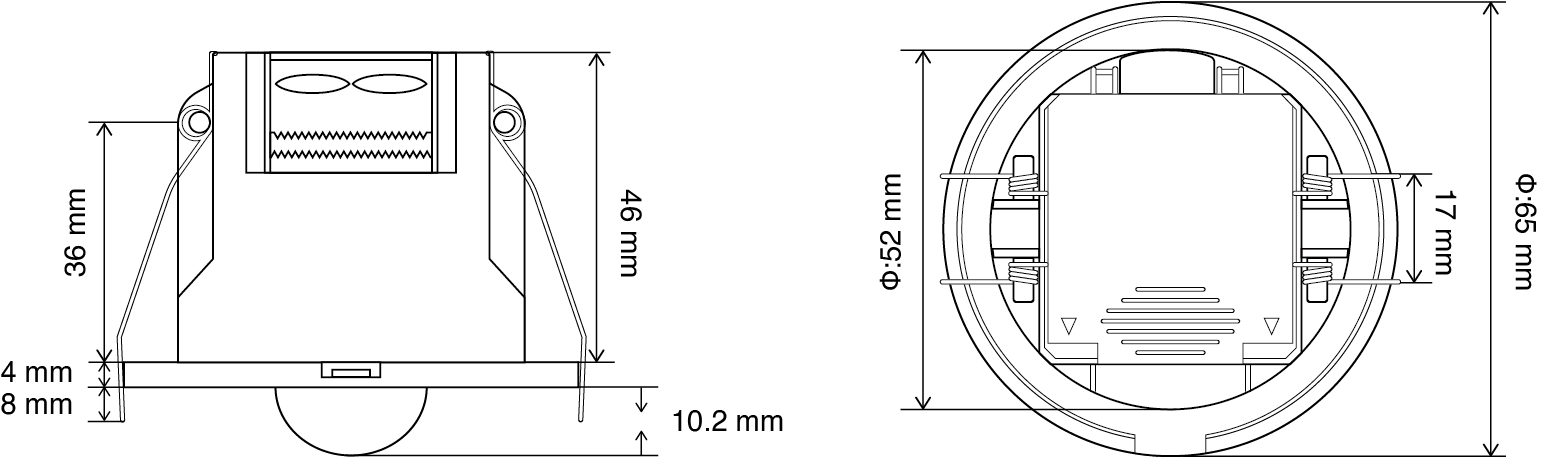

Abmessung
Anschlussplan
illuburg PIR Bewegungsmelder Innen Unterputz Decken Montage Infrarot Sensor Detektionsbereich 8 Meter mit Tag/Nacht Detektor
BEWEGUNGSMELDER IC60: Bewegungsmelder mit Passiv-Infrarot-Sensor (PIR), nicht dimmbar, Unterputz Installation.
LEISTUNG: Ideal für LED sowie Elektrogerät bis 400 W. Detektionsbereich bis max. 8 m, 25% / 50% / 75% / 100% einstellbar.
FUNKTION: Tageslichtsensor 50 lux / deaktiviert einstellbar. Einschaltzeit 5 s / 1 min / 3 min / 5 min / 10 min / 30 min einstellbar.
MONTAGE: Schutzart IP20, Abmessung 65 x 60 mm (D x H), Einbauloch 55 mm, Umgebungstemperatur (ta) -25 – 50 °C, Anschluss durch Schraubklemmen.
QUALITÄT: Prüfzeichen CE, UKCA, Lebensdauer >30.000 Stunden.
